进口电动衬胶蝶阀

进口电动衬胶蝶阀描述--
ALSO电动衬胶蝶阀有开关型和调节型二种，由回转型角行程电动执行器和衬胶蝶阀配套,输入控制信号(4-20mA, 0-10mA或1-5VDC)及单相电源即可控制运转

进口电动衬胶蝶阀性能规范--

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	低压气密试验	0.5～0.7
适用介质	空气、水、污水、煤气、油品、耐碱、盐性能，耐弱酸侵蚀等

进口电动衬胶蝶阀特点--
采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。
密封面耐磨性好（橡胶耐磨性是铜的七倍）。
可以任何位置安装，维修方便。
密封件可以更换，密封性能可靠达到双向密封零泄漏。
橡胶材料无任何毒性，并且抗菌、抗霉。

进口电动衬胶蝶阀零件材料--

零件名称	材料
阀体	球墨铸钢+NBR、铸钢+NBR、不锈钢+NBR
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

进口电动衬胶蝶阀结构及用途--
中线结构，全衬或半衬设计弹性阀座配高精度蝶板确保零泄漏, 阀杆底、中、上部配有衬套，用于支撑和旋转滑动，保持最小磨擦力，体积小，启闭迅速. 衬胶蝶阀具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。

进口电动衬胶蝶阀电装参数--
1.防护等级为IP67，NEMA4和6，并有IP68型供选择。
2.全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置热保护开关。
3.手动结构不通电时使用，扳动手柄可进行手动操作。不用手动时，将板手置于板手夹内.方便。
4.指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。
5.干操器用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结。
6.密封一密封性好，标准产品防护等级是1P67，并可选IP68防护等级。
7.机械、电子双重限位。
8.精密的蜗轮蜗杆机构可高效传输大扭距，效率高，噪音低，有自锁功能，防止反转。
9.防脱螺栓一拆除外壳时，螺栓附在壳体上，不会脱落。
10.安装尺寸符合IS0标准，可以垂直安装，也可以水平安装。
11.控制线路符合单相或三相电源标准，线路布置紧凑合理。

执行器类别	JO系列执行器参数	3610R系列执行器参数	HQ系列执行器参数
电源电压	标准：220V AC单相  可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂

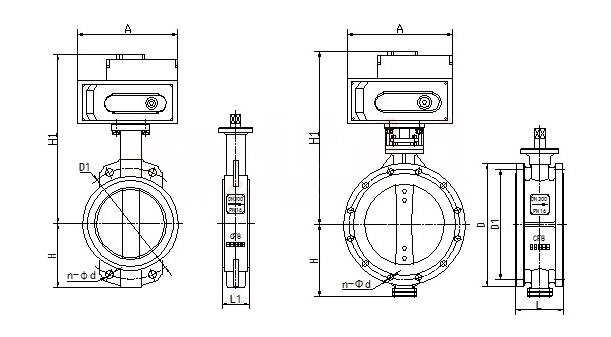

进口电动衬胶蝶阀外形尺寸--

公称通经(DN)	主要尺寸				法兰尺寸
	L	L1	H	H1	1.0MPa			1.6MPa
					D	D1	n-Фd	D	D1	n-Фd
50	108	43	63	530	165	125	4-18	165	125	4-18
65	112	46	70	530	185	145	4-18	185	145	4-18
80	114	46	83	565	200	160	4-18	200	160	8-18
100	127	52	105	600	220	180	8-18	220	180	8-18
125	140	56	115	640	250	210	8-18	250	210	8-18
150	140	56	137	705	285	240	8-22	285	240	8-22
200	152	60	164	775	340	295	8-22	340	295	12-22
250	165	68	206	945	395	350	12-22	405	355	12-26
300	178	78	230	1070	445	400	12-22	460	410	12-26
350	190	78	248	1140	505	460	16-22	520	470	12-26
400	216	102	289	1210	565	515	16-26	580	525	16-26
450	222	114	320	1335	615	565	20-26	640	585	16-30
500	229	127	342	1415	670	620	20-26	715	650	20-30
600	267	154	413	1605	780	725	20-30	840	770	20-33
