进口气动内螺纹三通球阀

进口气动内螺纹三通球阀描述--
ALSO气动内螺纹三通球阀由活塞式气动执行器和内螺纹三通球阀组成,输入0.4~0.7MPa气源即可控制启闭,并可远程控制
进口气动内螺纹三通球阀性能--
L型流道的三通4面阀座球阀，采用2面阀座。主要用于流路的换向。
T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。
进口气动内螺纹三通球阀产品特点--
1.气动三通内螺纹球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。气动三通内螺纹球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2.两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3.四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
4.T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。

进口气动内螺纹三通球阀气动执行器--
气动执行器有双作用式和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；
大口径阀门采用拔叉式结构传动，结构合理，输出扭矩大，有双作用式和单作用（弹簧复位）

执行器型号	AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构

进口气动内螺纹三通球阀附件功能--
1.回讯器：亦称限位开关，反馈开关信号(反馈是否开到位或关到位),普通型或防爆型;
2.电磁阀：双作用选二位五通、单作用选二位三通(普通型或防爆型)
3.气源处理三联件：过滤器、减压阀、油雾分离器,可气源起稳压、过滤作用(普通型或防爆型)
4.电-气定位器：输入4～20mA信号,实现阀门调节功能;
5.手轮机构：在气源故障或停电情况下，转动手轮机构，可实现手动开、关阀

进口气动内螺纹三通球阀技术参数--

公称通径DN(mm)	10	15	20	25	32	40	50
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa
阀体形式	整体式，分体式阀体
连接形式	螺纹式，焊接式
阀芯形式	"O"型球形阀芯
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏)
基本误差	带定位器：小于全行程的±2%
死区	带定位器：小于全行程的±2%
可调范围	250：1
配置执行机构	GT、AT、AR、AW系列单双作用气动执行器
控制方式	开关两位控制、4～20mA模拟量信号控制

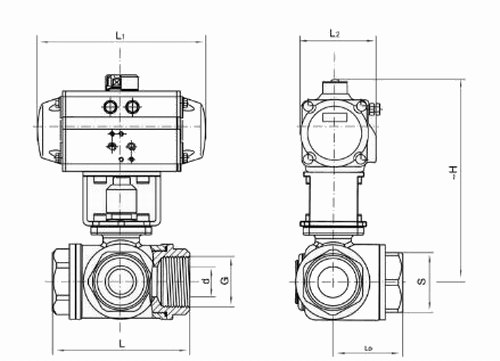

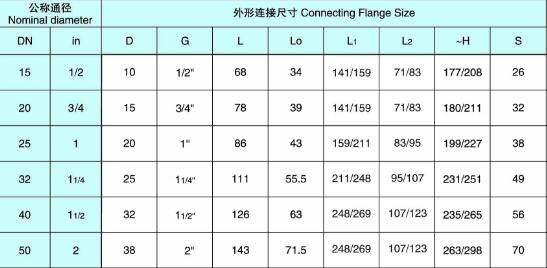

进口气动内螺纹三通球阀外形尺寸--

进口气动内螺纹三通球阀产品选型--
1.阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2.执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
