进口气动管夹阀

作者：admin 发布时间：2021-01-10 00:00:00点击：

美国沃尔顿旗下品牌，埃索ALSO进口泵阀品牌。

美国沃尔顿,专业进口气动管夹阀生产供应,主要进口气动管夹阀，泵，阀门，水处理设备，流量计，消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。

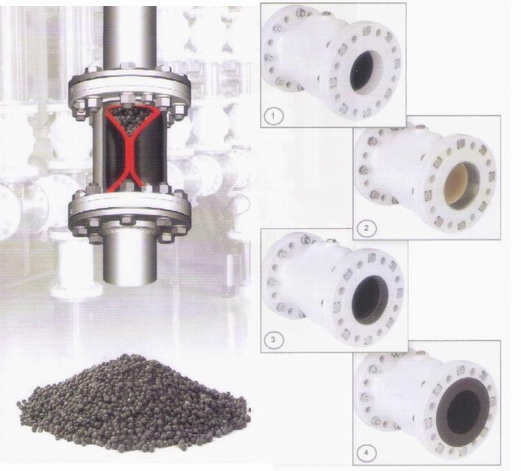

进口气动管夹阀结构原理--

ALSO气动管夹阀用作截止阀，结构简单,取代了不锈钢夹子, 杜绝内泄外漏。只需要一个二位三通电磁阀或先导阀即可操作，利用管套变形合拢将流体截断,适用内外受酸浸蚀的环境下，保持正常工作。

进口气动管夹阀结构特点--

1、通道流畅,无压力损失,无泄露、防水撞冲击

2、特别适用于含颗粒的液

3、橡胶管套带有纤维增强结构，耐磨、抗疲劳

4、无死角,方便清槽工作

进口气动管夹阀用途--

气力输送系统-精细颜料-粉尘颗粒-粉剂-悬浮液-污水-陶瓷-玻璃-塑料工业-医药-食品工业-配料系统-计量-提炼-灌装-纸浆-污水-矿渣-煤渣-泥沙-矿浆-磨料-干湿性粉尘等

进口法兰气动管夹阀

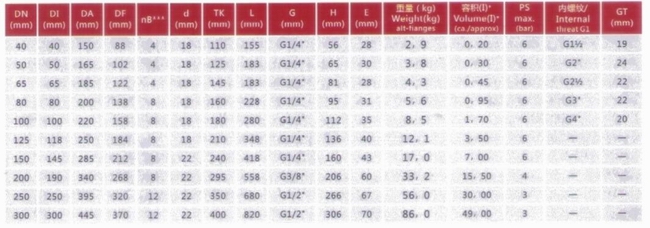

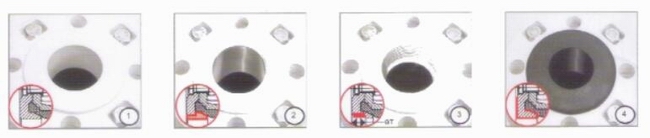

1.法兰参数

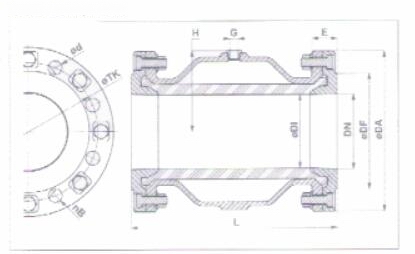

2.结构及尺寸

进口内螺纹气动管夹阀

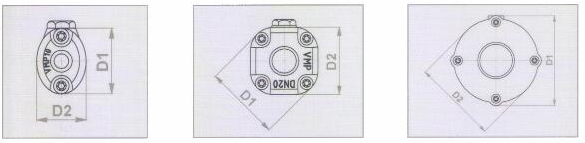

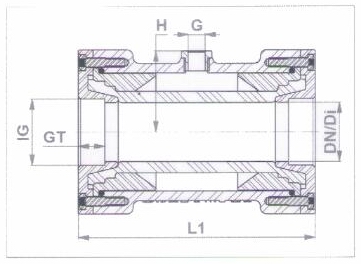

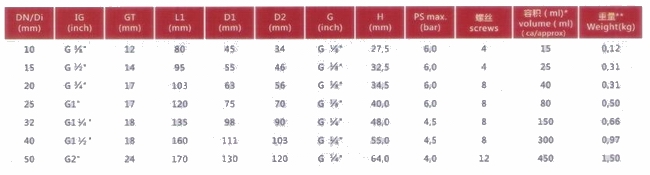

结构图及尺寸
