进口气动三片式球阀概述--
ALSO气动三片式球阀是一种直角回转结构的控制阀,由活塞式气动执行器和三片式球阀组成,输入0.4~0.7MPa气源即可控制启闭,气动执行器的执行速度快,并可远程控制。
三片式球阀广泛应用于天然气、油品、化工、冶金、造纸、电力、矿业、印染、生物制药,日用化工,食品饮料,水处理及空气处理等,行业的流体自动控制或调节控制,与自动化气动仪表配套使用。
进口气动三片式球阀参数--

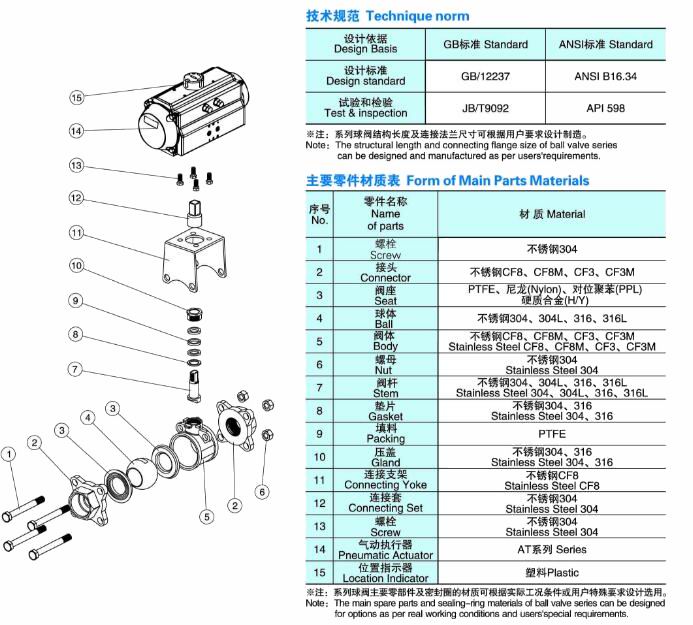

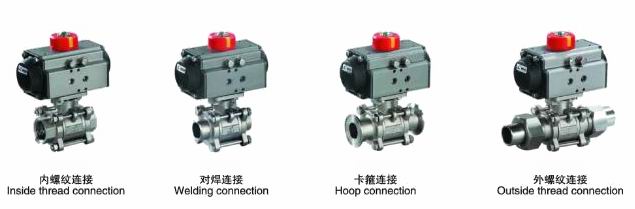

三片式球阀分为三片式内螺纹球阀,三片式卡箍球阀,三片式焊接球阀,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。
三片式适用于PN1.0~6.4MPa,工作温度-29~180℃的各种管路上,用于截断或接通管路中的介质,选用不同的材质。可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
进口气动三片式球阀性能规范--
公称通径DN(mm) | DN10-100 | |||||
---|---|---|---|---|---|---|
公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
低压气密试验 | 0.5~0.7 | |||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
---|---|---|---|---|---|---|---|---|---|---|
公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
阀体形式 | 三片式精铸阀体 | |||||||||
连接形式 | 螺纹式、焊接式、卡箍式 | |||||||||
阀芯形式 | "O"型球形阀芯 | |||||||||
密封填料 | PTFE、柔性石墨 | |||||||||
流量特性 | 近似快开型 | |||||||||
动作范围 | 0~90° | |||||||||
泄露量Q | 按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏) | |||||||||
基本误差 | 带定位器:小于全行程的±2% | |||||||||
死区 | 带定位器:小于全行程的2% | |||||||||
可调范围 | 250:1 | |||||||||
配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 | |||||||||
控制方式 | 开关两位控制、4-20mA模拟量控 |
进口气动三片式球阀气缸形式--
作用方式:双作用式和单作用式
控作方式:开关型或调节型
齿轮式双活塞,输出力矩大,体积小。
气缸选用铝金材料,重量轻、外形美观。
可在顶部、底部安装手动操作机构。
齿条式连接可调节开启角度、额定流量。
执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
IS05211标准连接为产品的安装更换提供了方便。
两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
执行器型号 | AT、AR、AW系列单双作用气动执行器 |
---|---|
供气压力 | 0.4~0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30~+70℃ |
作用形式 | 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) 双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构 |
进口气动三片式球阀附件性能--
1.回讯器:亦称限位开关,反馈开关信号(反馈是否开到位或关到位),普通型或防爆型;
2.电磁阀:双作用选二位五通、单作用选二位三通(普通型或防爆型)
3.气源处理三联件:过滤器、减压阀、油雾分离器,可气源起稳压、过滤作用(普通型或防爆型)
4.电-气定位器:输入4~20mA信号,实现阀门调节功能;
5.手轮机构:在气源故障或停电情况下,转动手轮机构,可实现手动开、关阀;

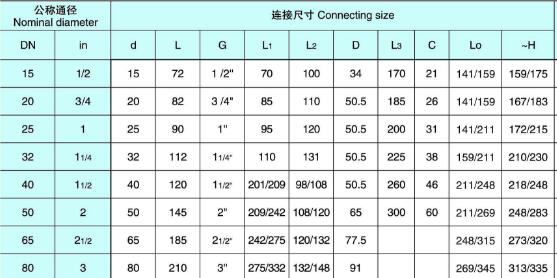

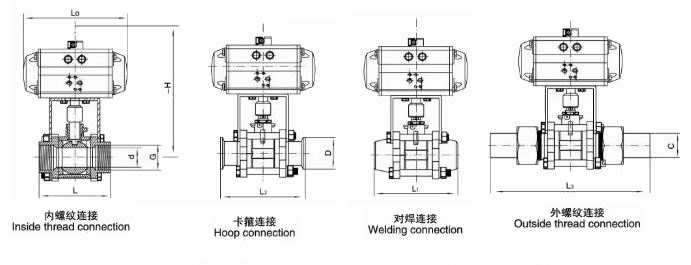

进口气动三片式球阀外形尺寸--
进口气动三片式球阀产品选型--
1.阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2.执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务
