进口电动V型球阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口电动V型球阀生产供应,主要进口电动V型球阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口电动V型球阀描述--
ALSO电动V型球阀是一种V型缺口球体绕垂直于通道轴旋转90°的阀门,由回转型角行程电动执行器和V型球阀结构组成,属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCS, PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制,通常用于管道介质的远程开关或调节(接通、切断介质)控制,是对阀门实现远控、集控和自控必不可少的驱动装置。

进口电动V型球阀设计规范--

设计与制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验 JB/T 9092、API 598、GB/T1392

进口电动V型球阀技术参数及性能--

公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力 PN1.6、2.5、4.0MPa
强度试验 2.4~6.0MPa
密封试验 1.76~4.4MPa
流量特性 近似等百分比、直线特性
阀板转角(度) 0°~至90°(可调)
允许泄漏量等级 软密封:零泄露
硬密封:≤额定Cv×0.001%
软密封:VI微气泡级,金属密封:≤额定CV×0.065%
动作时间(S/90度) 8.5~30 36~60
可调节比 250:1 300:1
基本误差 全行程的≤±2%
回差 全行程的≤±2%
死区 全行程的≤0.8%
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

球阀用途及特点--
V型球阀的球芯带有V型结构,阀座具有剪切作用本产品适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制,特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
1.V型球阀的V型切口的球芯与金属阀座之前具有剪切作用,特别适用于含纤维、微小固体颗粒、料浆等介质。
2.V型球阀还具有调节并可靠定位能力,流量特性为近似百分比,可调范围广。
3.V型球阀采用板簧加载的可动阀座结构,阀座与球芯不会产生卡阻或脱离等问题,密封可靠,使用寿命长

进口电动V型球阀零件材料--

公称通径mm DN50-DN300
材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni 12Mo2Ti
球体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚苯
填料 聚四氟乙烯 柔性石墨
适用 工况 适用介质 蒸汽、水、油品 醋酸类
适用温度 -28℃ - 300

进口电动V型球阀电装性能--
1.电动V型球阀以AC220V, AC380V或DC24V电源电压动作力,接受(4-20mA, 0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0-90°,就能完成启闭动作或调节动作。
2.全电子式电动执行机构,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示,手动操作等功能,功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。
3.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。
4.结构简单、重最轻、密封性能好。特别适用于要求零泄漏率的场合。

执行器类别 JOX系列执行器参数 3610R系列执行器参数 JHQ系列执行器参数
电源电压 标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~1500N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 10秒/15秒/30秒 18S~112S
保护装置 过热保护 过载保护 内置过热保护、过载保护
环境温度 -30°~60° -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP55 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 比例控制单元 电位计、比例控制单元
驱动电机 8W/E AC可逆电机 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2-PF 1/2〞进线线锁 2个 PF 3/4”
壳体材料 铝合金 钢,铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力

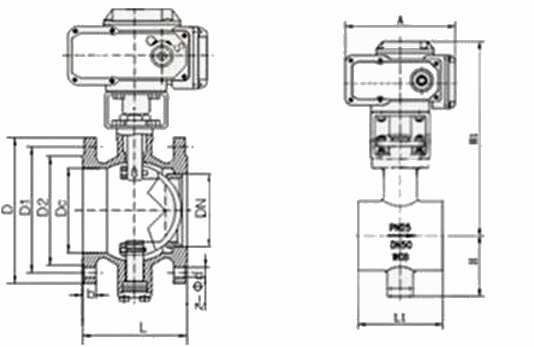

进口电动V型球阀外形尺寸--

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L / / 102 102 114 124 143 165 194 213 229 243 297 338
L1 / / 62 62 62 75 80 100 115 130 160 200 240 334
H / / 60 60 65 95 105 120 140 155 165 205 240 270
H1、A 由于阀门密封选择及温度选择不同,执行器尺寸需根据实际配置
A1 防爆型 137 137 137 137 137 137 137 137 137 137 137 137 137 137
标准型 40 40 40 40 40 40 40 40 40 40 40 40 40 40
PN1.6MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
b 14 16 16 18 18 20 22 24 24 26 28 24 26 28
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430
D2 46 56 65 76 84 99 118 132 156 184 211 274 330 389
b 14 16 16 18 18 20 22 24 24 26 28 34 38 42
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30
