进口三片式内螺纹球阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口三片式内螺纹球阀生产供应,主要进口三片式内螺纹球阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口三片式内螺纹球阀 用途--
ALSO三片式内螺纹球阀适用于 PN1.0~10MPa,工作温度 -29~150℃(密封圈为增强聚四氟乙烯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质


进口三片式内螺纹球阀 设计特点--
球阀根据标准ASME B16.34设计
结构简单,密封性能好,扭矩小
精密铸造,固溶化处理
带锁装置
全流量设计

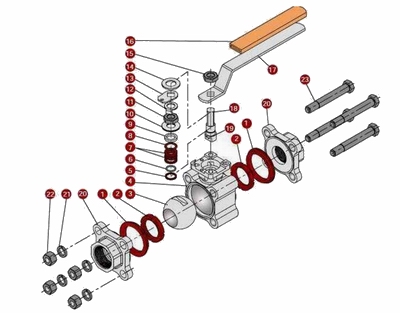

进口三片式内螺纹球阀 组装图--

进口三片式内螺纹球阀组装图

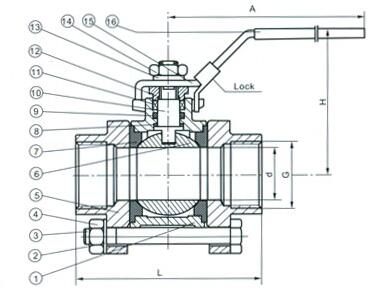

进口三片式内螺纹球阀 结构图--

进口三片式内螺纹球阀结构图

进口三片式内螺纹球阀 零部件

序号
  部分   材质
1
  阀体   CF8 CF8M WCB
2
  垫圈   SS304
3
  螺栓   SS304
4
  螺母   SS304
5
  阀盖   CF8 CF8M WCB
6
  球体   SS316 SS304 CF8 CF8M
7
  阀座 (MF)   增强聚四氟乙烯
8
  垫片   对位聚苯
9
  O型圈   氟橡胶
10
  阀杆   SS316 SS304
11
  填料   聚四氟乙烯
12
  压紧螺母   SS304
13
  垫圈   SS304
14
  螺母   SS304
15
  手柄   SS304
16
  手柄套   塑料

进口三片式内螺纹球阀 尺寸

SIZE
G
d
L
H
A
8
1/4"
10
55
54
100
10
3/8"
10
60
54
100
15
1/2"
15
75
63
115
20
3/4"
20
80
69
125
25
1"
25
90
78
147
32
11/4"
32
110
86
155
40
11/2"
38
120
95
180
50
2"
50
140
106
195
65
21/2"
64
185
128
240
80
3"
76
205
152
260
100
4"
100
240
178
300
