进口氨用截止阀
描述--
ALSO氨用截止阀结构全部采用精铸阀体,暗杆倒密封形式,V型成型的四氟为动密封,以填料压着为初始密封、随着介质压力上升而填料密封性能增强,具有自密封功能,阀瓣密封面结构成凹槽机压聚四氟乙烯O型圈,构成双重密封,达到无介质内外漏以及操作轻便的效果。
进口氨用截止阀
精良加工,优化设计--
可选密封结构———硬密封,软密封
1、阀瓣和阀座进行研磨加工,提高使用寿命,保证内密封的可靠性。
2、在阀瓣处采用特殊工艺增加四氟系列的密封材料,适用于各种恶劣的腐蚀性工况,寿命长,密封性能可靠。
3、阀瓣和下阀杆采用的是铰链式连接,主要是为了密封面接触处的密封吻合度,使密封性能可靠,确保无泄漏。
4、流道优化,采用计算机模拟演示的最佳结果进行制作,优化后比同规格阀门的流道能力增加10~50%,流阻系数低。
进口氨用截止阀
特点--
1.主密封波纹管组件,采用内藏式,免冲刷设计,免维修,降低运行成本,使用寿命长
2.辅助密封非金属填料,使用常带缓蚀剂的编织填料,更增加了可靠性,安全性以及耐高温,提供一个无需维护的条件
内限位装置,增加阀杆的上位,保护阀门的使用安全,有效的保护波纹管的弹性变量
3.阀杆、波纹管保护装置防转块,防止波纹管的横向扭转,确保波纹管使用寿命的最大性
4.填料压套,用于压紧填料,使密封性能更完好,增加填料的
进口氨用截止阀 性能规范--
公称压力 PN(Mpa) | 试验压力(Mpa) | |
---|---|---|
壳体强度试验 | 密封试验 | |
1.6 | 2.4 | 1.8 |
2.5 | 3.8 | 2.8 |
进口氨用截止阀
典型应用--
冷冻厂,制冷设备,空分设备等场合
氨气, 氨水, 氟利昂等
气体管道输送,如氯气、氧气、煤气、氢气、天然气场合
进口氨用截止阀
零部件材料--
压力等级:16Bar-40Bar
温度范围:-20℃~150℃
阀体材质:铸钢,不锈钢
阀体、阀盖材质:铸钢,不锈钢
阀杆材质:优质碳钢,不锈钢
填料:聚四氟乙烯
密封面:巴氐合金或聚四氟乙烯
垫片:石棉橡胶板
紧固件:优质碳钢,不锈钢

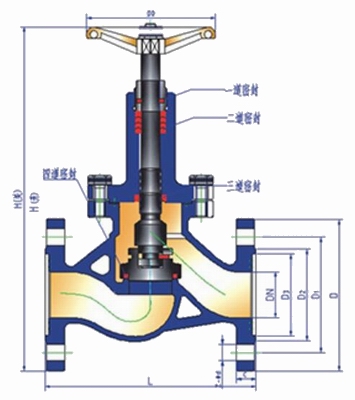

进口氨用截止阀 外形尺寸--
公称通径
DN(mm) |
主要外形尺寸及连接尺寸(mm)
|
||||||||||
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f2
|
z-d
|
H
|
DO
|
|
PN16
|
|||||||||||
10
|
130
|
90
|
60
|
40
|
35
|
14
|
2
|
4
|
4-14
|
196
|
120
|
15
|
130
|
95
|
65
|
45
|
40
|
14
|
2
|
4
|
4-14
|
196
|
120
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
2
|
4
|
4-14
|
196
|
140
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
2
|
4
|
4-14
|
204
|
160
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
2
|
4
|
4-18
|
208
|
160
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
3
|
4
|
4-18
|
248
|
200
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-18
|
248
|
200
|
65
|
290
|
180
|
145
|
125
|
110
|
22
|
3
|
4
|
4-18
|
321
|
240
|
80
|
310
|
195
|
160
|
135
|
121
|
24
|
3
|
4
|
8-18
|
325
|
240
|
100
|
350
|
215
|
180
|
155
|
150
|
24
|
3
|
4.5
|
8-18
|
371
|
280
|
125
|
400
|
245
|
210
|
185
|
176
|
26
|
3
|
4.5
|
8-18
|
400
|
320
|
150
|
480
|
280
|
240
|
210
|
204
|
26
|
3
|
4.5
|
8-23
|
432
|
320
|
200
|
600
|
335
|
295
|
265
|
260
|
30
|
3
|
4.5
|
12-23
|
654
|
400
|
250
|
650
|
405
|
335
|
320
|
313
|
32
|
3
|
4.5
|
12-25
|
745
|
500
|
300
|
700
|
460
|
410
|
375
|
364
|
34
|
3
|
4.5
|
12-25
|
852
|
600
|
PN25
|
|||||||||||
10
|
130
|
90
|
60
|
40
|
35
|
16
|
2
|
4
|
4-14
|
196
|
120
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
2
|
4
|
4-14
|
196
|
120
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
2
|
4
|
4-14
|
196
|
120
|
25
|
160
|
115
|
85
|
65
|
58
|
18
|
2
|
d
|
4-14
|
201
|
120
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
2
|
4
|
4-18
|
208
|
120
|
40
|
200
|
145
|
110
|
85
|
76
|
20
|
2
|
d
|
4-18
|
248
|
160
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-18
|
248
|
160
|
65
|
290
|
180
|
145
|
125
|
110
|
22
|
3
|
4
|
8-18
|
321
|
240
|
80
|
310
|
195
|
160
|
135
|
121
|
24
|
3
|
4
|
8-18
|
325
|
240
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4.5
|
8-23
|
371
|
280
|
125
|
400
|
270
|
220
|
188
|
176
|
30
|
3
|
4.5
|
8-25
|
400
|
320
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
3
|
4.5
|
8-25
|
432
|
320
|
200
|
600
|
360
|
310
|
278
|
260
|
34
|
3
|
4.5
|
12-30
|
654
|
400
|
250
|
650
|
425
|
370
|
332
|
313
|
42
|
3
|
4.5
|
12-34
|
745
|
500
|
300
|
750
|
485
|
430
|
390
|
364
|
46
|
3
|
4.5
|
12-34
|
852
|
600
|
