进口三片式法兰球阀
描述--
ALSO三片式法兰球阀旋转90度的操作和很小的转动力矩就能关闭严密,完全平等的阀体内腔为介质提供了阻力很小、直通的流道不但适宜直接做开闭使用,也可做节流和控制流量之用,结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气过氧化氢,甲烷和乙烯等
进口三片式法兰球阀
主要特点--
1.单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
2.低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。
3.启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
4.三片式结构。安装在管道上的阀门可直接在线检查与维修,有效减少装置停车,降低成本。
5.楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
进口三片式法兰球阀
设计标准--
设计和制造标准按照: ASME B16.34;
结构长度按照: ASME B16.10;
连接端尺寸按照:ASME B16.5;
检验和测试按照: API598;
防火设计按照:API607;
进口三片式法兰球阀

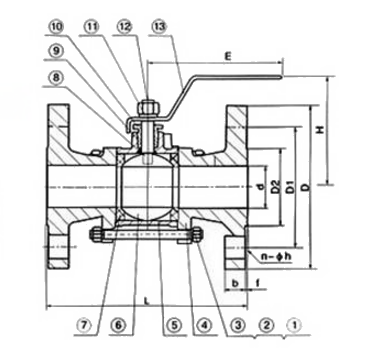

结构图--
序号 |
零件名称 | 材质 | |
不锈钢 | 碳钢 | ||
1 | 螺栓 | 不锈钢SS304 | 碳钢 |
2 | 弹簧垫圈 | 不锈钢SS304 | 不锈钢SS304 |
3 | 螺母 | 不锈钢SS304 | 碳钢 |
4 | 阀盖 | 不锈钢CF8/CF8M | 碳钢WCB |
5 | 阀体 | 不锈钢CF8/CF8M | 碳钢WCB |
6 | 球 | 不锈钢CF8 | 不锈钢CF8 |
7 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
8 | 阀杆 | 不锈钢SS316 | 不锈钢SS304 |
9 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
10 | 压紧螺母 | 不锈钢SS316 | 不锈钢SS304 |
11 | 弹簧垫圈 | 不锈钢SS304 | 不锈钢SS304 |
12 | 螺母 | 不锈钢SS304 | 不锈钢SS304 |
13 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
SIZE |
1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 21/2″ | 3″ | 4″ |
d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 |
W | 130 | 140 | 140 | 170 | 200 | 220 | 350 | 350 | 550 |
n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
