进口金属硬密封球阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口金属硬密封球阀生产供应,主要进口金属硬密封球阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口金属硬密封球阀描述--
ALSO金属硬密封球阀是一种的高性能球阀产品,球体和阀座硬化技术,完全采用金属对金属的密封方式,阀座采用蝶簧加载的金属密封结构,在高温下启闭轻松。球体及阀座采用特殊硬化处理,密封面不擦伤


进口金属硬密封球阀特点--
1.开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
2.先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
3.阀杆防飞出结构,当介质通过阀门,阀体中腔的压力可能将阀杆推出。为防止这种情况发生,在阀杆下部设置一凸台结构。这样即使火灾时,填料,止推轴承被烧损或其他原因引起填料等损坏,阀体内的介质压力将使阀杆凸台与阀体上密封紧密接触,防止介质大量从损坏的填料部位处泄露。
4.弹性加载结构:在正常关闭情况下确保了球体密封面与阀座密封之间的接触,在高温工况下,能有效补偿内件受热膨胀,避免因高温而导致的卡阻,适合于中小口径高温使用场合
5.防火结构,浮动球阀阀座采用独特结构,当发生火灾时,非金属密封面材料烧毁时,金属环利用弹簧的弹力推动阀座与球体吻合密封,从而阻止火势蔓延和介质外流。(防火结构设计符合API607,JB/T6899和BS755)
6.中部法兰无外漏结构,阀体与左体的连接部位是靠垫片密封,为防止由于火灾、高温或震动等因素引起的该处密封泄露,特设计为阀体与左体金属金属接触,形成止口法兰,保证无外漏。
7.自动泄压结构,当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化,从而出现中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门的安全。
8.先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
9.采用偏心结构:在关闭过程中,阀座与球冷酷间的密封比压能迅速增加,从而确保了密封副的可靠密封。当阀门开启时,阀座与球体能迅速脱离,有效地减小了操作力矩,并使阀座表面与球面之间的控伤可能性降到最小。

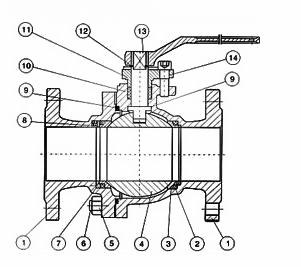

进口金属硬密封球阀零件及材质--

序号

零件名称

材质

序号

零件名称

材质

GB

ASTM

GB

ASTM

1

阀体

WCB

A216-WCB

8

弹簧

60Si2Mn

AISI 9260

2

密封圈

柔性石墨

柔性石墨

9

垫片

柔性石墨+不锈钢

B12.10-304/F.G

3

阀座

1Cr18Ni9Ti

304

10

填料

柔性石墨

柔性石墨

4

球体

1Cr13

A276-420

11

填料压盖

WCB

A216-WCB

5

螺母

35

A194-2H

12

挡圈

65Mn

AISI 1066

6

螺柱

35CrMoA

A193-B7

13

阀杆

1Cr13

A276-410

7

座垫

1Cr18Ni9Ti

304

14

螺钉

35



进口金属硬密封球阀技术参数--

称通径(mm)

金属密封浮动球阀

金属密封固定球阀

金属密封三通球阀

DN15~200、NPS1/2~8

DN50~500、NPS2~20

DN50~300、NPS2~12

公称压力(Mpa)

PN1.0~10.0、Class150~600、10K、20K

PN1.0~16.0、Class150~900、10K、20K

PN1.0~2.5、Class150、10K

阀门材料及适用工况

零件名称

材    料

阀体

WCB

ZG1Cr18Ni9Ti

CF8(304)

CF3(304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M(316L)

球体阀杆

2Cr13

1Cr18Ni9Ti

0Cr19Ni9

(304)

00Cr19N11

(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2

(316)

00Cr17Ni12Mo2

(316L)

密封圈

特种硬化材料

适用介质

泥浆、纸浆、含有固体和流体等

泥浆、纸浆、蒸汽、含有固体的流体等

高温、高频、高压

适用温度

-29~150℃

-29~250℃

-29~500℃

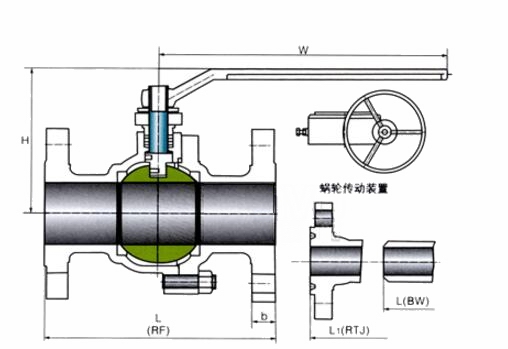

 进口金属硬密封球阀技术参数--

PN16

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 80 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410

PN25

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500

PN40

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500

声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
技术QQ;2412941573
销售电话 :13917052988 (微信同号)。
