进口衬氟球阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口衬氟球阀生产供应,主要进口衬氟球阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口衬氟球阀描述--
ALSO衬氟球阀采用氟塑料作为内衬,带杆球体结构,独特的弹性唇式密封阀座,采用燕尾槽耐负压,填料函阀体内设计,能在大压差和较大温差范围内具有高密封性能和扭拒轻的功能。
进口衬氟球阀特点--
1.固定手柄设计
手柄座与操作杆采用分体和固定结构,根据使用可调整操作杆长度再加上操作杆固定设计防止脱落及结构美观。手柄座与定位采用整体铸造成型设计,摆脱传统的分体设计,便于安装和调整定位。
2.扭矩轻便于开关
密封副结构采用中线密封,使左右两边的密封力均匀,摆脱了传统的设计结构不、避免了受力点全部作用在阀体上球密封时不发生左右位移,从而减轻扭矩。
3.承受管道介质正负压
金属阀门内腔加工燕尾槽,增强阀体与氟塑料的附着力,确保阀门在微负压和全真空的工况下使用,阀体本体采用填料函设计替代之前的分体结构,减少泄露点。
4.紧密可靠,它有两个PTFE密封座,能实现完全密封,在真空系统中广泛使用
5.在全开或全闭时,球体和阀座的密封面与介质隔离,而且密封性能好,完全可以达到零泄露。
6.紧密可靠,它有两个PTFE密封座,能实现完全密封,在真空系统中广泛使用。
7.操作方便,开闭迅速,从全开到全关只要旋转90度。维修方便,球阀结构简单,密封圈是活动的,拆卸更换都比较方便。
8.在全开或全闭时,球体和阀座的密封面与介质隔离,而且密封性能好,完全可以达到零泄露。

进口衬氟球阀材料明细表--

口 径

DN25-DN200

压 力

1.0Mpa   1.6Mpa  150LB

NO.

名 称

材 料 明 细

1

螺栓

A193 B7

A193 B8

A193 B8M

2

阀盖

A216 WCB

CF8/CF8M

CF3/CF3M

3

阀座

PTFE/RPTFE

4

阀球

A216 WCB

CF8/CF8M

CF3/CF3M

5

阀体

A216 WCB

CF8/CF8M

CF3/CF3M

6

填料涵

A216 WCB

A351 CF8/A351 CF8M

A351 CF3 /A351 CF3M

7

弹垫

65Mn

SS304

SS316

8

螺钉

A193 B7

A193 B8

A193 B8M

9

垫片

氟橡胶

10

下填料

PTFE/RPTFE

11

中填料

PTFE/RPTFE

12

上填料

PTFE/RPTFE

13

弹垫

65Mn

SS304

SS316

14

螺钉

A193 B7

A193 B8

A193 B8M

15

手柄

A216 WCB+橡胶套

衬里材质

FEP(F46)

PO(聚烯烃)

PFA(可溶性聚四氟)

进口衬氟球阀技术性能规范--

设计标准

HG/T3704 ,GB/T 12237

BS5156

结构长度

HG/T 3704,GB/T 12221

ASME B16.10

法兰形式尺寸

HG/T 20592  GB/T 9119

ASME B16.5 ,JIS B2220

检验与试验

GB/T 13927 ,JB/T 9092

API598

公称压力 (Mpa)

1.0

1.6

CLASS150

实验压力(Mpa)

壳体试压

1.5

1.5

1.5

高压密封

1.1

1.1

1.1

低压密封

0.6

0.6

0.6

适用温度(℃)

F46

-29℃≤150℃

PFA

-29℃≤150℃

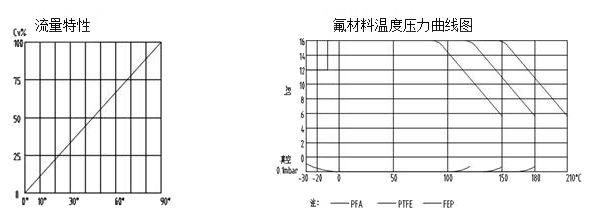

进口衬氟球阀流量特性--

进口衬氟球阀流量

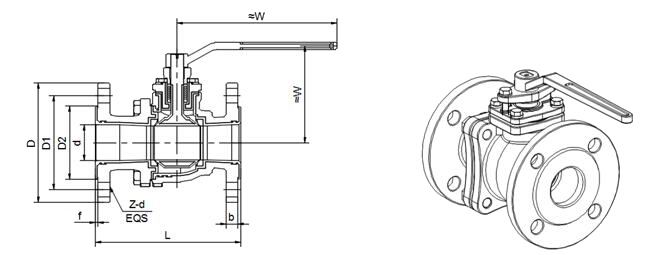

进口衬氟球阀外形尺寸--

DN

d

L

D

D1

D2

b

Z-d

f

W

H

25

25

150

115

85

68

16

4-14

3

200

90

32

32

165

140

100

78

16

4-18

3

200

95

40

40

180

150

110

88

16

4-18

3.5

220

125

50

50

200

165

125

102

16

4-18

3.5

250

125

65

65

220

185

145

122

16

4-18

3.5

350

140

80

80

250

200

160

138

18

8-18

3.5

400

175

100

100

280

220

180

158

18

8-18

3.5

400

200

125

125

320

250

210

188

20

8-18

3.5

425

220

150

150

360

285

240

212

20

8-22

4

550

240

200

200

400

340

295

268

22

8-22

4

/

340



HG/T 20592 PN16                              单位:mm

DN

d

L

D

D1

D2

b

Z-d

f

W

H

25

25

150

115

85

68

16

4-14

3

200

90

32

32

165

140

100

78

16

4-18

3

200

95

40

40

180

150

110

88

16

4-18

3.5

220

125

50

50

200

165

125

102

16

4-18

3.5

250

125

65

65

220

185

145

122

16

4-18

3.5

350

140

80

80

250

200

160

138

18

8-18

3.5

400

175

100

100

280

220

180

158

18

8-18

3.5

400

200

125

125

320

250

210

188

20

8-18

3.5

425

220

150

150

360

285

240

212

20

8-22

4

550

240

200

200

400

340

295

268

22

12-22

4

/

340

进口衬氟球阀典型应用--
ALSO衬氟球阀可承受除熔碱金属和元素氟以外的酸、碱、盐、氯等各种强腐蚀性介质
