进口斜面球阀

进口斜面球阀描述--
ALSO斜面球阀采用楔式上装型，其球体上施加一压缩弹簧，压缩弹簧的作用是在球体上施加预紧力，使阀座密封面在任何情况下都紧密接触，密封性能好。阀座与阀体接触面的楔角为 10°，阀座能够自锁，当阀座受到较大的压力时，阀座不会产生任何位移。故这种结构的阀门既有闸阀的特点又有球阀的优点

进口斜面球阀结构特点--
1.上装式球阀在管线上拆卸简单迅速，维修方便快捷。当阀门在管线上出现故障需要修理时，不必从管线上拆卸阀门，只须拆掉中法兰螺栓和螺母，将阀盖和阀杆组合件一起从阀体中取下来，然后取出球体和阀座组合件。即可在线修理球体和阀座。这种维修节省了时间，将生产中的损失降到最低点。
2.独特的结构密封更加可靠斜面球阀又称“楔式球阀”，采用整体上装式新型结构。两阀座密封面设计成楔形两斜面，球体上部有一弹簧。在弹簧力的作用下，阀座密封面与球体紧密贴合，形成可靠的密封。
3.阀杆凸肩结构即可防脱又保证了上密封性能阀杆下端设有凸肩，可在阀体内压异常升高时，防止阀杆脱出。在弹簧及介质力的作用下，阀杆凸肩压紧垫片，形成上密封效果。
4.先进的防火、防静电结构在球体与阀座之间设置有防火金属环。在意外火灾阀座烧损后，金属环压在球体上起到密封作用。确保系统的安全，防止重大事故发生。球体上部的予紧弹簧可将球体与阀座摩擦产生的静电，经导线导入地下。防止因静电产生的火花点燃易燃易爆介质，保证系统的安全。
5.阀门的启、闭力小，安装、维修方便阀杆填料函的密封采用填料平面与阀杆凸肩、阀盖平面的压紧，靠弹簧的予紧力及上压盖的压紧力实现密封。减轻了阀门的启、闭力。

进口斜面球阀零件材质--

阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2
球体	2Cr13H.Cr	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2
密封材质	PTFE、柔性石墨、碳纤维
阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2

进口斜面球阀 性能

公称通径	DN15-DN300			2.5MPa
试验压力	强度试验	试验介质(水)	3.75
	上密封试验		2.75
	密封试验		2.75
	气密封试验	(气)	0.6
工作温度	-20～232℃	最大工作压力	2.5
适用介质	水、油、气

进口斜面球阀用途-
斜面球阀适用于液化气、油品、水、石油、化工、化纤、冶金、电力、核电、食品和造纸装置、腐蚀性流体工程及铝业氧化铝粉输送工程。

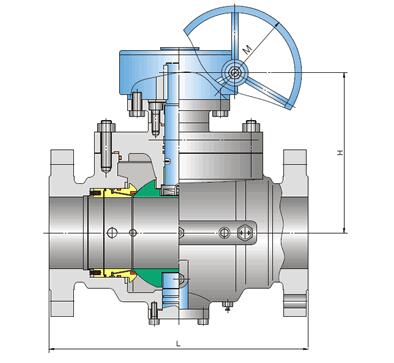

公称压力(Mpa)	公称通径	L	D	D1	D2	D6	b	f/f1	z-φd	W	H(mm)
	mm	mm								mm	Q41
1.6 突面	15	130	95	65	45	-	14	2	4-14	100	62
	20	140	105	75	55	-	14		4-14	120	68
	25	150	115	85	65	-	14		4-14	160	75
	32	165	135	100	78	-	16		4-18	180	85
	40	180	145	110	85	-	16		4-18	200	95
	50	200	160	125	100	-	16	3	4-18	250	110
	65	220	180	145	120	-	18		4-18	300	130
	80	250	195	160	135	-	20		8-18	400	155
	100	280	215	180	155	-	20		8-18	500	180
	125	320	245	210	185	-	22		8-18	600	250
	150	360	280	240	210	-	24		8-23	800	275
	200	400	335	295	265	-	26		12-23	1000	345

2.5 突面	15	130	95	65	45	-	16	2	4-14	100	62
	20	140	105	75	55	-	16		4-14	120	68
	25	150	115	85	65	-	16		4-14	160	75
	32	165	135	100	78	-	18		4-18	180	85
	40	180	145	10	85	-	18	3	4-18	200	95
	50	200	160	125	100	-	20		4-18	250	110
	65	220	180	145	120	-	22		8-18	300	130
	80	250	195	160	135	-	22		8-18	400	155
	100	280	230	190	160	-	24		8-23	500	180
	125	320	270	220	188	-	28		8-25	600	250
	150	360	300	250	218	-	30		8-25	800	275
	200	400	360	310	278	-	34		12-25	1000	345



声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
