进口衬胶蝶阀描述--
ALSO衬胶蝶阀用中线型设计，其阀门主要结构由阀体、阀板、阀座、阀杆及传动操作机械等部件组成，根据不同介质的物理化学特性,选用相应的耐高温,耐低温,耐腐蚀,耐光,耐老化材质;不同的组合可适用多种介质和不同温度.
进口衬胶蝶阀用途--
衬胶蝶阀适用于温度≤80～120℃如食品、医药、冶金、化肥、化工、石油、电力、轻纺、制药、市政建筑、消防供暖、给水排水、污水处理、造纸等给排水、气体管道上作调节流量和截流介质的作用
进口衬胶蝶阀主要特点--
设计新颖、合理、结构独特，重量轻，启闭迅速。
操力矩小，操作方便，省力灵巧。
可以任何位置安装，维修方便。
密封件可以更换，密封性能可靠达到双向密封零泄漏。
密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
进口衬胶蝶阀技术参数--
|
公称通径 |
DN（mm） |
50～800 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、煤气、油品、浆液、弱腐蚀性液体气体等。 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||
|
零件名称 |
材料 |
|||
|
阀体 |
球墨铸铁、铸钢、合金钢、不锈钢 |
|||
|
蝶板 |
铸钢、不锈钢及特殊材料 |
|||
|
密封圈 |
各种橡胶、聚四氟 |
|||
|
阀杆 |
2Cr13、不锈钢 |
|||
|
填料 |
O型圈、柔性石墨O |
|||
进口衬胶蝶阀材料选用和适用温度--
|
材料品种 |
氯丁橡胶 |
丁晴橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
天然橡胶 |
尼龙 |
|
英语简称 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型号代号 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
适用工作温度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |

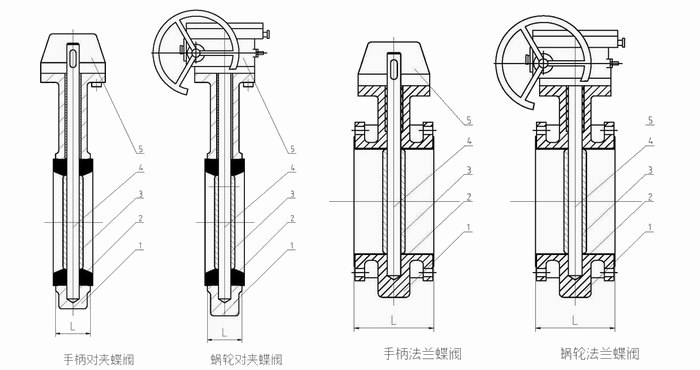

进口衬胶蝶阀外形尺寸--
|
DN |
D50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
43 |
46 |
46 |
52 |
56 |
56 |
60 |
68 |
78 |
78 |
102 |
114 |
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
|
|
|
|
|
L |
127 |
154 |
165 |
190 |
203 |
216 |
254 |
|
|
|
|
|
|
DN |
D50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
|
|
|
|
|
L |
229 |
267 |
292 |
318 |
330 |
410 |
470 |
|
|
|
|
|
