进口法兰截止阀描述--
ALSO法兰截止阀采用明杆支架式,螺栓连接阀盖结构,启闭件是盖形的阀瓣,密封面呈平面,阀瓣沿阀座的中心线旋转升降阀杆和手轮作直线运动来达到启闭。
进口法兰截止阀特征--
1.寿命长,法兰截止阀采用独特的双波纹管密封设计,从而完全消除了阀杆填料密封泄漏的问题.满足最严格的泄漏等级要求。如波纹管不幸失效,阀杆上填料密封可提供二次密封防止泄漏。
2.免维修,波纹管密封结构不仅杜绝了泄漏现象,而且无需维护,如需更换内部件,方便、简单、快速、所有部件达到标准、互换。
3.加脂注油,在阀帽/阀盖带有加脂庄油孔,可对阀杆和螺母轴套进行润滑。
4.球型锥面阀蕊,法兰截止阀采用独特球型锥面阀蕊代替传统的平面阀蕊,可手动粗略进行流水控制,阀蕊表面硬化处理,提高了密封性能
5.经过严格的计算,具有良好的强度、刚度和流通能力。阀盖上设计了上密封座在全开状态下使填料密封更为可靠,并方便填料的更换
6.采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
进口法兰截止阀技术规范--
结构形式 construction |
BB-BG-OS&Y |
驱动方式 operation |
手动hand-operated |
气动 pneumatic |
|
设计标准 design standard |
DIN3356 |
结构长度 face to face dimension |
DIN3202 |
连接法兰 flanged ends |
DIN2543-2545 |
试验和检验 test&inspection |
DIN3230 |
进口法兰截止阀性能--
公称压力(MPa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用温度(℃) |
适用介质 |
1.6 |
2.4 |
1.76 |
-20℃-350℃ |
水、蒸汽、油品等 |
2.5 |
3.75 |
2.75 |
||
4.0 |
6.0 |
4.4 |

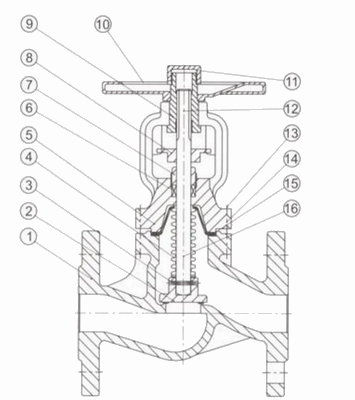

进口法兰截止阀结构图--
序号NO. |
名-称part name |
材质material |
1 |
阀体body |
GS-C25、CF8、CF3 |
2 |
阀瓣disc |
2CR13、F304、F316 |
3 |
轴销hinge pin |
F304、F316 |
4 |
波纹管组件bellows combination |
F304、F316L |
5 |
阀盖bonnet |
GS-C25、CF8、CF3 |
6 |
填料packing |
柔性石墨Flexible graphite、PTFE |
7 |
压套gland |
25#、F304、F316 |
8 |
定位片locator |
25#、F304、F316 |
9 |
阀杆螺母stem nut |
铜合金ZQA19-4 |
10 |
手轮hand wheel |
碳钢carbon steel |
11 |
并帽cap |
25# |
12 |
油杯oil cup |
黄铜brass |
13 |
六角螺母hexagon nut |
ASTMA193 2H、A193-8、A193-8M |
14 |
双头螺栓bolt |
ASTMA193 B7、A193-B8、A193-B8M |
15 |
垫片gasket |
柔性石墨+不锈钢 |
16 |
阀杆stem |
2Cr13、F304、F316 |

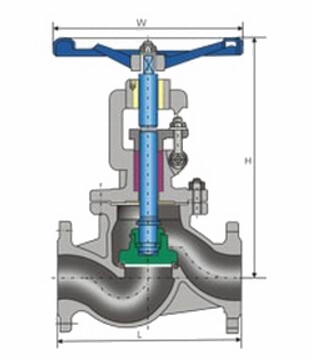

进口法兰截止阀外形尺寸--
1.6MPa主要连接尺寸:
压力等级 |
PN16 |
|||||||||||||
口径size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
H |
195 |
195 |
207 |
218 |
225 |
230 |
272 |
290 |
355 |
410 |
425 |
540 |
665 |
720 |
W |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
520 |
重量(kg)Weight |
4 |
4.5 |
5 |
7 |
9 |
12 |
18.5 |
23 |
38.5 |
56 |
75 |
113.5 |
235 |
395 |
行程h |
7 |
7 |
12 |
13 |
14 |
15 |
19 |
23 |
28 |
35 |
42 |
52 |
64 |
75 |
Kv |
4.2 |
7.4 |
12 |
19 |
30 |
47 |
77 |
120 |
188 |
288 |
410 |
725 |
1145 |
1635 |
2.5MPa主要连接尺寸:
压力等级 |
PN25 |
|||||||||||||
口径size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
H |
195 |
195 |
207 |
218 |
225 |
230 |
272 |
290 |
355 |
410 |
425 |
540 |
665 |
720 |
W |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
520 |
重量(kg)Weight |
4 |
4.5 |
5.5 |
7.5 |
10 |
12.5 |
19 |
24 |
43 |
57 |
79 |
135 |
285 |
415 |
行程h |
7 |
7 |
12 |
13 |
14 |
15 |
19 |
23 |
28 |
35 |
42 |
52 |
64 |
75 |
Kv |
4.2 |
7.4 |
12 |
19 |
30 |
47 |
77 |
120 |
188 |
288 |
410 |
725 |
1145 |
1635 |
4.0MPa主要连接尺寸:
压力等级 |
PN40 |
|||||||||||||
口径size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
H |
195 |
195 |
207 |
218 |
225 |
230 |
272 |
290 |
355 |
410 |
425 |
540 |
665 |
720 |
W |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
520 |
重量(kg)Weight |
4 |
4.5 |
6 |
8 |
11.5 |
13.5 |
20 |
25 |
45 |
60 |
83 |
158 |
305 |
440 |
行程h |
7 |
7 |
12 |
13 |
14 |
15 |
19 |
23 |
28 |
35 |
42 |
52 |
64 |
75 |
Kv |
4.2 |
7.4 |
12 |
19 |
30 |
47 |
77 |
120 |
188 |
288 |
410 |
725 |
1145 |
1635 |
进口法兰截止阀典型应用--
法兰截止阀是管道流体控制通用设备,通常用于水、油品、气体、导热油、蒸汽、热水、酸类、尿素液等腐蚀性与非腐蚀性介质;
