进口铝合金蝶阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口铝合金蝶阀生产供应,主要进口铝合金蝶阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口铝合金蝶阀描述--
ALSO铝制蝶阀的阀颈设计具有独特的互换性,可以适应各种管道设置和安装环境的要求
进口铝合金蝶阀设计特点--
1.易于安装:
压铸的铝制阀体,重量较轻(其重量仅为传统铸铁蝶阀的二分之一),可以在管道安装的时候轻松进行阀门法兰对中
2.用途广泛:
奥氏体不锈钢阀板和三元乙丙橡胶(EPDM)阀座,适用于各类流体无需考虑腐蚀问题
3.稳定开、关用力矩:
在阀杆的顶端和底部.各装有一只阀杆轴承.既可以防止阀杆表面出现金属磨损,还可以稳定阀门的开、关力矩从而确保阀板平滑无故障转动。
4.驱动器现场安装:
各种阀颈的驱动器连接器,其设计符合ISO 5211的要求、可以进行驱动器的现场安装,相应阀门驱动器带有ISO 5211阀门固定法兰
5.防结露现象(长阀颈型):
不锈钢的长阀颈阻隔了流体向驱动器传热,因此,该部件无需进行隔热处理这样,在进行冷水输送的时候,可以最大幅度地减少冷凝现象发生
6.防锈:
阀杆、阀板、阀颈管、阀颈连接器和端板等主件,以及止推板、垫圈和螺栓等小零件,都采用不锈钢制造.具有很强的防锈性能。
7.S形圆蝶板,有极佳的密封性能
 具有代表性的S形球面阀板,可以确保其与橡胶衬垫之间实现均匀而紧密的接触,从而具备了优良的密封性能,并减少了开、关力矩,整整三百六十度的关闭方式,有助于延长橡胶密封圈的使用寿命。
8.精心设计的三元乙丙橡胶(EPDM)阀座,具有以下独特性能,从而具备了性能稳定、良好的密封性能和较长的使用寿命
①更宽的阀板与座接触面.使之具备良好的密封性能
②自身加强型双背肋可以尽量减少阀门操作过程中可能出现的问题,如由于管路压力负荷和金属阀板的摩擦所导致的变形、滑移和橡胶衬垫脱落等现象。
③阀杆密封轴承,安装在阀杆的顶部和底部,以便获得稳定的密封功能。
④无密封圈式法兰密封连接,可以方便进行阀门安装。

进口铝合金蝶阀标准参数--

类型
中线
结构长度
JIS GB API
阀门公称口径
40-300mm
顶部法兰标准
国标标准ISO 5211
适用法兰规格
JIS ANSI GB
标准材质
阀体:铝合金
最大工作压力
1.0MPa
阀板:不锈钢
使用温度范围
0-120℃ EPDM 0-70℃ NBR
密封圈:EPDM(MBR)
泄漏试验压力
1.1MPa
喷涂规格
聚酯粉体涂料
阀体试验压力
1.5MPa
驱动形式

手柄式、齿轮式、气动、电动

进口铝合金蝶阀性能特性--
1.铝合金蝶阀采用先进的无销连接技术,结构坚固紧凑,蝶板具有(上下、左右)自动对中功能。
2.阀体与阀颈铝合金一体化具有超强的防止结露作用。重量超轻,特殊材料与先进压铸工艺制成的铝压铸蝶阀,有效地防止结露、结灰、电腐蚀。
3.超轻铝合金阀体,扭矩小,使用安装方便,杜绝锈蚀
4.适用于空调、工业水处理设备,有很强的防结露功能。铝合金压铸阀体,杜绝锈蚀。
5.铝合金蝶阀在防止结露方面发挥超群的功能。利用多年积累的技术和经验开发的独特的多层次渐近接触式阀座,以及综合其它多项技术的铝合金蝶阀正在越来越多的领域替代其它阀门,具有施工简单、使用寿命长的特点。
6.超轻铝合金阀体,扭矩小,使用安装方便,杜绝锈蚀

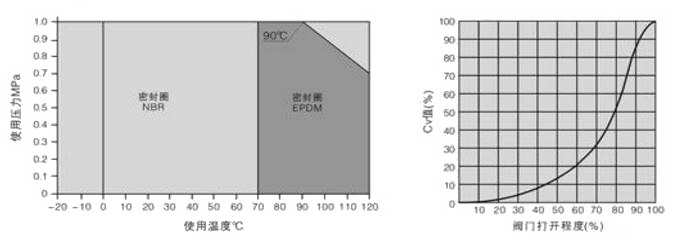

进口铝合金蝶阀压力温度参数、Cv值和流量特性--

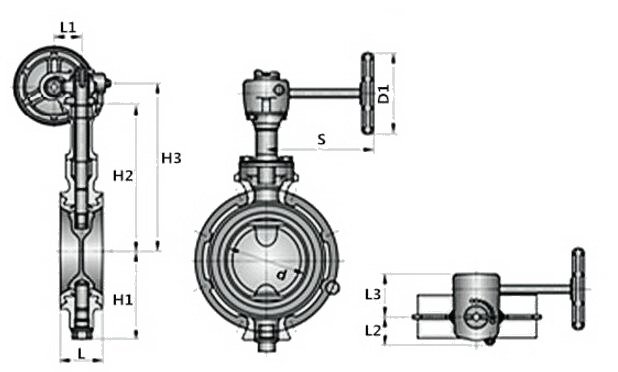

进口铝合金蝶阀外形尺寸--

进口铝手动合金蝶阀外形连接尺寸及重量

规格

尺寸 (mm)

重量 (kg)

mm

inch

d

L

H1

H2

H3

L1

L2

D1

40

11/2"

42

33

70

145

51

47

68

250

1.4

50

2"

52

43

82

145

51

47

68

250

1.7

65

21/2"

67

46

90

157

51

47

68

250

2.1

80

3"

80

46

99

165

51

47

68

250

2.3

100

4"

102

52

112

183

51

47

68

250

2.8

125

5"

126

56

132

196

60

63

86

330

4.8

150

6"

150

56

146

214

60

63

86

330

6.0

进口铝蜗轮合金蝶阀外形连接尺寸及重量

规格

尺寸 (mm)

重量 (kg)

mm



d

L

H1

H2

H3

L1

L2

L3

S

D1

40

11/2"

42

33

70

145

168

35

35

56

132

100

2.0

50

2"

52

43

82

145

168

35

35

56

132

100

2.3

65

21/2"

67

46

90

157

180

35

35

56

132

100

2.7

80

3"

80

46

99

165

188

35

35

56

132

100

2.9

100

4"

102

52

112

183

206

41

39

68

132

100

3.4

125

5"

126

56

132

196

220

58

48

89

149

140

5.8

150

6"

150

56

146

214

238

58

48

89

149

140

7.4

200

8"

199

60

188

241

272

58

48

89

149

140

9.6

250

10"

248

68

220

320

367

67

61

97

200

200

21.5

300

12"

297

78

255

355

402

67

63

97

200

200

31.0
