进口全焊接球阀
描述--
ALSO全焊接球阀分为全焊接焊接球阀、全焊接法兰球阀、全焊接放散球阀、直埋式全焊接球阀等几大类,采用浮球结构,斜面弹性保证密封圈紧压在球体之上,即使在压力不稳定的情况下,阀门可以保证严密。一体式全焊接球阀可以频繁操作,阀杆的防泄漏结构使用两“o”型圈,使阀杆转动自如且密封严密,研磨精细的不锈钢球体可以保证多年开闭自如,运行可靠。
进口全焊接球阀
用途--
煤气输出管道、主干线及各支线供应管道等;
大型供热设备输出管线、主干线、支线;
管道及各回路启闭;
各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道;
各种热处理管道、各种工业煤气和热力管道。
进口全焊接球阀
特征--
1.不需要维护,调整及润滑,易于安装,长期可靠运行。
2.表面采用喷塑处理技术,光泽美观,不会有外部泄漏等现象。
3.阀体是佥焊接结构,所以阀门重量轻且易于进行绝缘。
4.由于阀座是由碳纤维增强特氟隆密封环及碟形簧构成的,所以对压力和温度的变化适应能力强,在标注压力和温度范围内不会产生任何泄滑。
5.球体的加工过程有先进的计算机检测仪跟踪检测,所以球体的加工精度高。
6.由于阀体材料跟管道材质一样,不会出现应力不均,也不会由于地震及车辆经过地面时而产生变形,管道耐老化。
7.整体式全焊接,等径及变径通道,采用固定球及浮动球,双活塞效应密封系统,自动注入密封剂式轴承。
8.为了防止静电,阀杆与球体以及阀杆与填料箱之间分别装有钢球和弹簧,可以保持阀门所有零件与阀体的导电,让电流通过区,释放静电。不仅防止火灾,而且防止腐蚀,实现临时性切断,以便及时检修。
9.阀杆防脱功能是因为阀杆受阀内压力影响,总产生脱离的力,所以阀杆设计成防脱结构。
10.用低摩擦材料的止推垫圈支撑将压力推向阀杆,使阀杆仅仅起到传递扭矩的作用

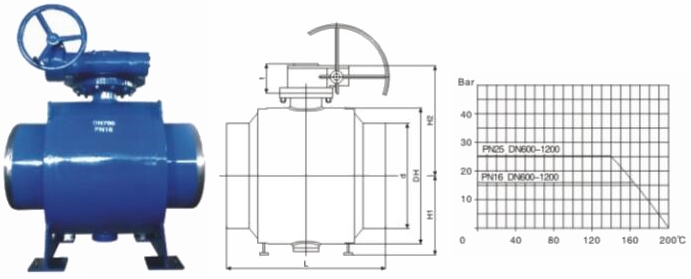

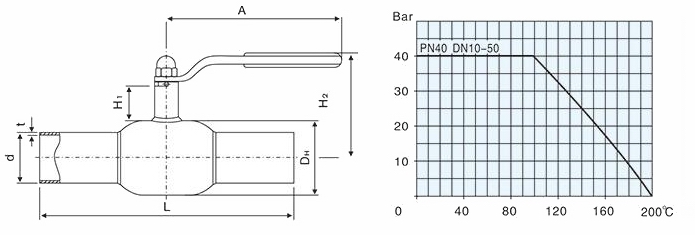

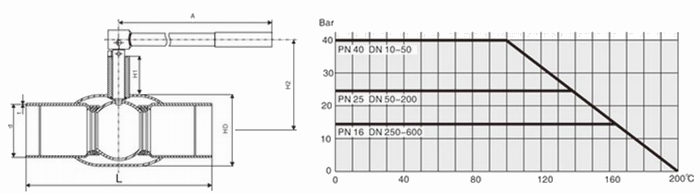

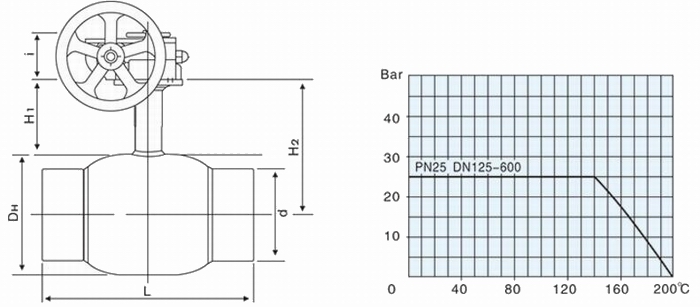

进口全焊接球阀 外形尺寸--
标准型全焊接钢制球阀
适用范围
供暧系统、区域供热、工业用途、城市燃气
介质
水,空气,油和无腐蚀性的流体
主要连接尺寸
DN | 公称直径 Bore |
DH | d | t | L | H1 | H2 | A | 重量kg Weight kg |
A/B | |||||||||
10 | 10 | 35 | 17.2/14 | 3 | 210 | 45 | 86 | 145 | 0.8 |
15 | 10 | 35 | 21.3/18 | 3 | 210 | 45 | 86 | 145 | 0.8 |
20 | 15 | 42 | 26.9/25 | 3 | 230 | 47 | 88 | 145 | 1.1 |
25 | 20 | 48 | 33.7/32 | 3 | 230 | 47 | 90 | 145 | 1.4 |
32 | 25 | 60 | 42.4/38 | 3 | 260 | 48 | 95 | 145 | 2 |
40 | 32 | 76 | 48.3/45 | 4 | 260 | 48 | 100 | 180 | 2.7 |
DN | 公称直径 Bore |
DH | d | t | L | H1 | H2 | A | 重量kg Weight kg |
A/B | |||||||||
50 | 40 | 89 | 60.3/57 | 4 | 300 | 40 | 105 | 250 | 4.1 |
65 | 50 | 108 | 76.1/76 | 4 | 300 | 40 | 115 | 250 | 5.2 |
80 | 65 | 133 | 88.9/89 | 5 | 300 | 50 | 135 | 280 | 6.8 |
100 | 80 | 159 | 114.6/108 | 5 | 325 | 55 | 155 | 280 | 10 |
125 | 100 | 194 | 139.7/133 | 5 | 325 | 55 | 170 | 420 | 16 |
150 | 125 | 219 | 168.3/159 | 6 | 350 | 75 | 205 | 570 | 24 |
200 | 150 | 273 | 219/219 | 7 | 400 | 75 | 235 | 770 | 39 |
