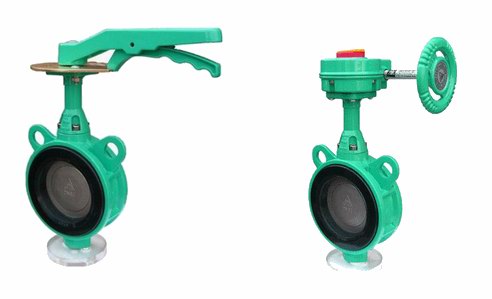

进口防结露蝶阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口防结露蝶阀生产供应,主要进口防结露蝶阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口防结露蝶阀结构--
ALSO防结露蝶阀采用超轻压铸铝阀体工艺,独特的阀杆密封环防止流体泄漏,重量轻,扭矩小,安装方便,杜绝锈蚀,特有的多层次渐进接触式阀座设计,使阀板在关闭过程中逐渐接触阀座,在保证良好的密封性能的同时,减少不必要的扭矩,加之不锈钢的蝶板,从而延长阀门座的使用寿命,具有很强的防锈和耐腐蚀功能。


进口防结露蝶阀原理--
由于采用了高性能顶盘材料,能有效地防止阀体部分的温差,隔离了管道内介质的传递,达到了执行器和连接法兰表面无结露。适用于空调、工业水处理设备,有很强的防结露功能。铝合金压铸阀体,杜绝锈蚀。在防止结露方面发挥超群的功能。利用多年积累的技术和经验开发的独特的多层次渐近接触式阀座,以及综合其它多项技术的F500系列蝶阀正在越来越多的领域替代其它阀门,具有施工简单、使用寿命长的特点。

进口防结露蝶阀参数表--

类型

F500

结构长度

JIS GB API

阀门公称口径

40-300mm

顶部法兰标准

国标标准ISO 5211

适用法兰规格

JIS ANSI GB

标准材质

阀体:铝合金

最大工作压力

1.0MPa

阀板:不锈钢

使用温度范围

0-120℃ EPDM 0-70℃ NBR

密封圈:EPDM(MBR)

泄漏试验压力

1.1MPa

喷涂规格

聚酯粉体涂料

阀体试验压力

1.5MPa

传动方式

手动,蜗轮,气动,电动

进口防结露蝶阀特点--
1.奥氏体不锈钢阀板和三元乙丙橡胶(EPDM)阀座,适用于各类流体无需考虑腐蚀问题
2.高性能的材料具有低吸水性、抗腐蚀性、绝热隔冷性能等,是普通材质蝶阀的4倍。
3.不锈钢的长阀颈阻隔了流体向驱动器传热,因此,该部件无需进行隔热处理,在进行冷水输送的时候,可以最大幅度地减少冷凝现象发生
4.阀杆、阀板、阀颈管、阀颈连接器和端板等主件,以及止推板、垫圈和螺栓等小零件,都采用不锈钢制造.具有很强的防锈性能。
5.压铸的铝制阀体,重量较轻(其重量仅为传统铸铁蝶阀的二分之一),可以在管道安装的时候轻松进行阀门法兰对中

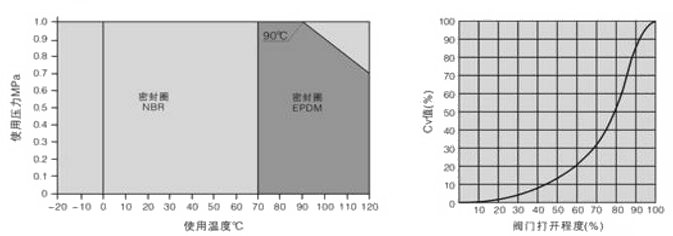

进口防结露蝶阀压力温度参数、Cv值和流量特性--

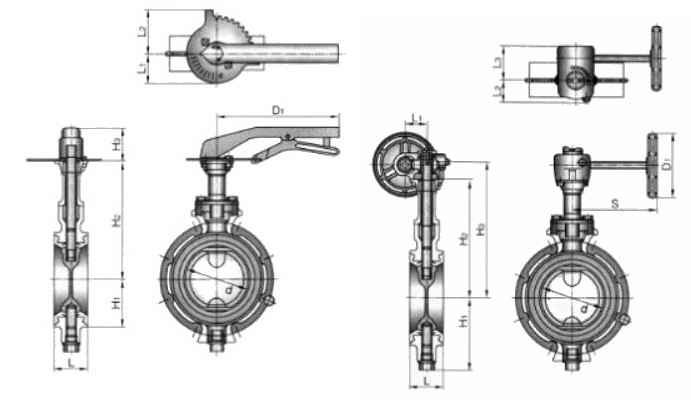

进口手动防结露蝶阀外形尺寸及重量:

规格

英寸

尺寸 (mm)

重量 (kg)

mm

inch

d

L

H1

H2

H3

L1

L2

D1

40

11/2"

42

33

70

145

51

47

68

250

1.4

50

2"

52

43

82

145

51

47

68

250

1.7

65

21/2"

67

46

90

157

51

47

68

250

2.1

80

3"

80

46

99

165

51

47

68

250

2.3

100

4"

102

52

112

183

51

47

68

250

2.8

125

5"

126

56

132

196

60

63

86

330

4.8

150

6"

150

56

146

214

60

63

86

330

6.0

进口蜗轮防结露蝶阀外形尺寸及重量:

规格

英寸

尺寸 (mm)

重量 (kg)

mm



d

L

H1

H2

H3

L1

L2

L3

S

D1

40

11/2"

42

33

70

145

168

35

35

56

132

100

2.0

50

2"

52

43

82

145

168

35

35

56

132

100

2.3

65

21/2"

67

46

90

157

180

35

35

56

132

100

2.7

80

3"

80

46

99

165

188

35

35

56

132

100

2.9

100

4"

102

52

112

183

206

41

39

68

132

100

3.4

125

5"

126

56

132

196

220

58

48

89

149

140

5.8

150

6"

150

56

146

214

238

58

48

89

149

140

7.4

200

8"

199

60

188

241

272

58

48

89

149

140

9.6

250

10"

248

68

220

320

367

67

61

97

200

200

21.5

300

12"

297

78

255

355

402

67

63

97

200

200

31.0


声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
技术QQ;2412941573
销售电话 :13917052988 (微信同号)。
