进口塑料蝶阀(进口PVC蝶阀)

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口塑料蝶阀(进口PVC蝶阀)生产供应,主要进口塑料蝶阀(进口PVC蝶阀),泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口塑料蝶阀描述--
ALSO塑料蝶阀采用板式设计,管路系统流量损失小,开关操作简便,可控制阀门开关程度实现管道系统流量控制。


进口塑料蝶阀结构--
阀门内部结构件材料为SUS304,耐腐蚀性佳。
采用板式设计,管路系统流量损失小。
手动/齿轮式蝶阀开关操作简便,可控制阀门开关程度实现管道系统流量控制。
全面型垫片密封设计,与法兰配合使用,密闭性佳,安全性更优
电动/气动式蝶阀可实现全自动化操作,控制执行器结构采用铝合金材质,使用寿命长,安全性高。


进口塑料蝶阀适用场合--
自来水工程,工业废水排送管,化学酸碱腐蚀介质输送管,建筑给水用管,
灌溉、喷灌工程,海水养殖用管,污水处理工程,盐化水输送管,
煤矿灌浆用管,电力、通信穿线管,泳池循环用水管。


进口CPVC塑料蝶阀适用场合--
工业及流夜系统:
金属处理,电镀厂,制药厂及炼油厂酸碱夜的输送。
化工厂、纺织厂、制革厂的漂白、染色、工业废水,酸碱管道。
矿厂、冶金厂及化肥厂的残渣与矿浆管道。
半导体制造厂的消电离子水流处理系统。
纸浆及造纸:
铝及苛性碱管道、 二氧化氯,氯及氯碱厂内管道
水处理
加氯管道
氯化铝及氯化铁液管道
沉淀池及过滤管道
回收水处理管道

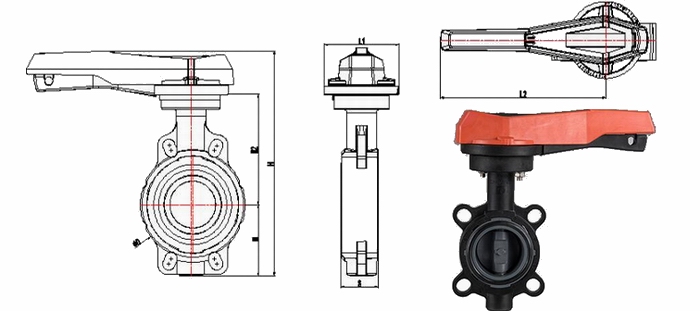

进口塑料蝶阀外形尺寸--

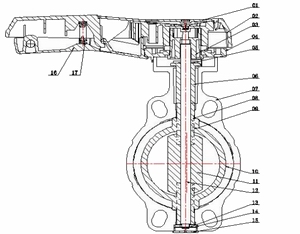

手动塑料蝶阀参数

No. 部件 数量 材料
01 手柄盖 1 PP+GF30%
02 手柄 1 PP+GF30%
03 传动座 1 PP+GF40%
04 齿轮座 1 PP+GF30%
05 挡圈 1 Stainless Steel 304/316
06 定位套 1 PP+GF30%
07 阀体 1 PP+GF30%
08 导向套 2 PVC-U/PVC-C
09 O型圈 8 EPDM/FPM
10 阀门套 1 PVC-U/PVC-C
11 阀板 1 PVC-U/PVC-C
12 传动杆 1 Stainless Steel 304/316
13 档圈 1 Stainless Steel 304/316
14 垫圈 1 Stainless Steel 304/316
15 垫圈盖 1 PP+GF30%
16 制动把手 1 PP+GF30%
17 弹簧 1 Spring steel(zincplated)
18 油封 1 EPDM/FPM
19 胶圈 2 EPDM/FPM

尺寸(mm) 工作压力
(kg/C㎡)
Size DN(De) D H H1 H2 S L1 L2
50(63) 104.00  266.00  77.00  134.00  44.50  102.00  212.50  10
65(75) 114.30  275.00  83.00  140.00  46.00  102.00  212.50  10
80(90) 130.00  288.00  89.00  146.00  48.60  102.00  212.50  10
100(110) 160.40  332.00  104.00  167.00  55.50  115.00  253.30  10
125(140) 186.00  361.00  117.00  181.00  63.00  115.00  253.30  10
150(160) 215.00  379.00  130.00  189.00  72.00  115.00  253.30  10
200(225) 269.00  449.00  158.00  210.00  73.00  150.00  410.00  10
250(280) 324.00  547.00  205.00  264.00  113.00  150.00  410.00  10
300(315) 336.60  590.00  228.00  285.00  114.40  150.00  410.00  10

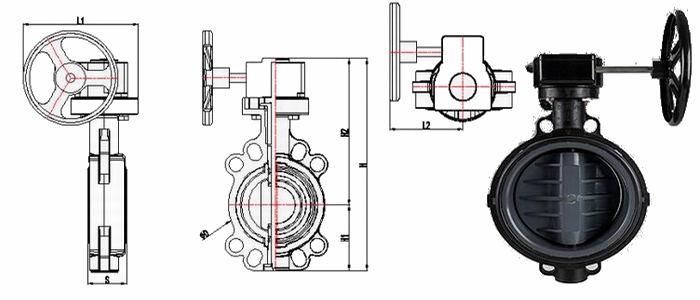

涡轮传动塑料蝶阀参数

No. 部件 Quantity Material
01 涡轮传动装置 1 aluminium alloy
02 档圈 1 Stainless Steel 304/316
03 定位套 1 PP+GF30%
04 垫片 1 PP+GF30%
05 螺栓 4 Stainless Steel 304/316
06 阀体 1 PP+GF30%
07 导向套 2 PVC-U/PVC-C
08 O型圈 8 EPDM/FPM
09 阀门套 1 PVC-U/PVC-C
10 阀板 1 PVC-U/PVC-C
11 油封 1 EPDM/FPM
12 传动杆 1 Stainless Steel 304/316
13 胶圈 2 EPDM/FPM
14 档圈 1 Stainless Steel 304/316
15 垫圈 1 Stainless Steel 304/316
16 垫圈盖 1 PP+GF30%



尺寸(mm)

工作压力
(kg/C㎡)
Size DN(De) D H H1 H2 S L1 L2
50(63) 104.00  307.48  77.00  230.48  44.50  153.00  108.00  10
65(75) 114.30  320.13  83.00  237.13  46.00  153.00  108.00  10
80(90) 130.00  332.13  89.00  243.13  48.60  153.00  108.00  10
100(110) 160.40  367.77  104.00  263.77  55.50  153.00  108.00  10
125(140) 186.00  411.47  117.00  294.47  63.00  166.00  119.00  10
150(160) 215.00  472.30  130.00  342.30  72.00  166.00  119.00  10
200(225) 269.00  521.54  158.00  363.54  73.00  268.00  223.00  6
250(280) 324.00  620.51  205.00  415.51  113.00  285.50  223.00  6
300(315) 336.60  722.24  228.00  494.24  114.40  342.50  323.00  6






声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
技术QQ;2412941573
销售电话 :13917052988 (微信同号)。
