进口热动力圆盘式疏水阀

进口热动力圆盘式疏水阀描述--
ALSO热动力圆盘式疏水阀应用在蒸汽主管线和支管、伴热管线及小流量设备的疏水。广泛地应用于钢铁、化工、汽车、制药、食品饮料、造纸及其它使用中低压蒸汽和小型设备的工业领域
进口热动力圆盘式疏水阀工作原理--

1.当装置启动时，空气和冷凝水进入疏水阀，阀片在工作压差的作用下被推离阀座，迅速排出空气和冷凝水。

2.热凝水进入疏水阀，阀片仍被推离阀座，说明圆盘式疏水阀的排放动作并不受温度影响。

3.同时，二次蒸汽进入碟片上方，对碟片向下施加压力，迫使碟片关闭，阻止蒸汽流出。

4.阀口被关闭时，阀片上部的蒸汽被封存在阀帽内，形成汽室。直到汽室里的蒸汽冷凝降温后，汽室内的压降促使阀片重新被推开，继续排放凝结水。
进口热动力圆盘式疏水阀产品特点--
1.阀体结构简单结实，重量轻，使用寿命长，安装费用低。
2.操作压力范围大，不需要随着压力的变化而更换或调整阀口尺寸。
3.当蒸汽进入时，由于蒸汽的流速比凝结水快，阀片在蒸汽流动的吸力下迅速贴向阀座，同时由于阀片上部的受力面积（整个阀片）大于下部（蒸汽进口），所以阀片紧紧关闭阀口。
4.安装方便，可在任何方位安装。
5.疏水阀只有唯一的活动部件——不锈钢碟片，故几乎不需要进行维修。
6.具有排空气的功能，可防止空气的阻塞。
7.自带过滤器保护疏水阀免受杂物的破坏。
8.淬硬不锈钢阀座和阀片满足高压下的长寿命使用。

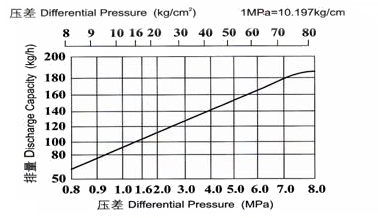

进口热动力圆盘式疏水阀排量图--

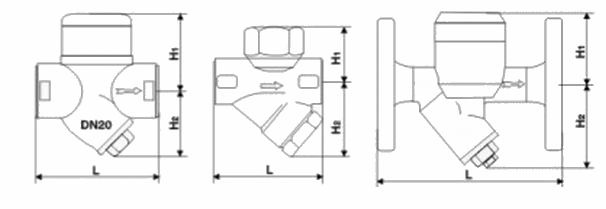

进口热动力圆盘式疏水阀外形尺寸--

Model 产品型号	Nominal diameter 公称通径DN	Pressure raring 使用压力 MPa	Max allowable(℃) 最高允许温度	External dimensions（mm）外型尺寸
				螺纹、承插焊连接			法兰连接
				L	H1	H2	L	H1	H2
16Q-H1983 16Q-H6983 16Q-H4983	15~20	0.01~1.6、2.5、4.0	425	90	55	48	150	55	50
	25			90	55	48	160	55	50
	32			120	68	78	230	68	78
	40			120	70	78	230	75	83
	50			140	80	83	230	80	83
	65						250	90	95
	80						280	140	145
	100						310	150	165

声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
