进口真空截止阀描述--
ALSO真空截止阀用途广泛,适用于工作温度≤425℃和≤550℃,可用于半真空,中级,高级真空条件下。作为启闭装置,尤其适用于火电厂汽机冷凝和真空负压系统。
进口真空截止阀设计特点--
1.主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2.阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤和耐磨性
3.密封面运动摩擦力小,启闭轻便,而且密封面磨损有自动补偿功能。
4.阀盖调料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行
进口真空截止阀性能规范--
产品类型 |
壳体强度试验/MPa |
上密封试验/MPa |
密封试验/MPa |
适用介质 |
适用温度/℃ |
PN40 碳钢 |
6.O |
4.4 |
4.4 |
水、蒸汽、空气 |
≤425 |
PN64 碳钢 |
96 |
7.O |
7.O |
||
PN100 碳钢 |
15.O |
11.0 |
11.O |
||
PN40 鉻钼钢 |
6.O |
4.4 |
4.4 |
水、蒸汽、空气 |
≤550 |
PN64 鉻钼钢 |
9.6 |
7.0 |
7.O |
||
PN100 鉻钼钢 |
15.O |
11.O |
11.O |
进口真空截止阀主要零件材料--
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
密封面 |
阀杆螺母 |
填料 |
紧固件 |
优质碳钢 |
A105或WCB |
铬不锈钢 |
铬不锈钢 |
合金钢 |
铝青铜 |
膨胀复合石墨 |
优质碳钢 |
铬钼钢 |
铬钼钢 |
20CrlM01vA 或38CrMoAlA |
12CrlMo 1VA |
硬质合金 |
铬钼钢 |

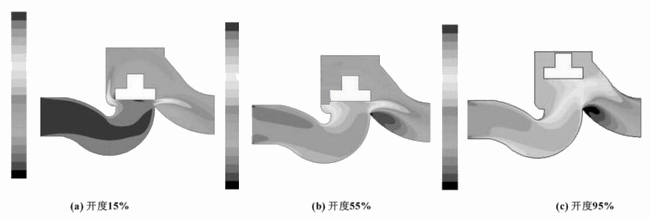

进口真空截止阀流道开度图--

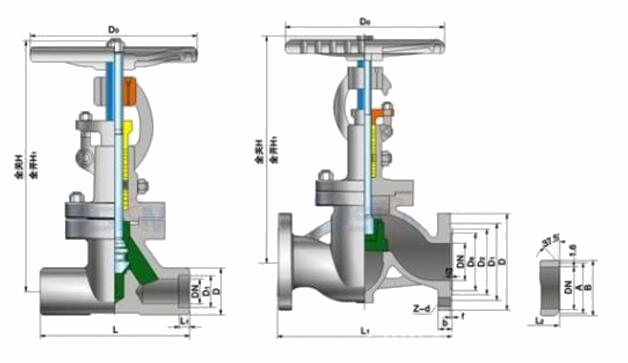

进口真空截止阀外形尺寸--
公称通径 |
公称压力 |
主要外形尺寸和连接尺寸/mm |
|||||||
L |
H |
D |
D0 |
D1 |
L1 |
α |
W |
||
1O |
4.0 |
130 |
245 |
36 |
11 |
18.4 |
1O |
- |
120 |
15 |
130 |
245 |
36 |
16 |
22.5 |
1O |
- |
120 |
|
20 |
150 |
265 |
44 |
21 |
28.5 |
11 |
- |
160 |
|
25 |
160 |
270 |
48 |
26 |
34.5 |
12 |
- |
200 |
|
32 |
180 |
285 |
48 |
34 |
- |
- |
37o30’ |
200 |
|
40 |
200 |
320 |
55 |
40 |
- |
- |
37o30’ |
240 |
|
50 |
230 |
365 |
64 |
48 |
- |
- |
37o30’ |
320 |
|
65 |
290 |
41O |
82 |
66 |
- |
- |
37o30’ |
300 |
|
80 |
31O |
430 |
95 |
78 |
- |
- |
37o30’ |
300 |
|
100 |
350 |
470 |
117 |
1OO |
- |
- |
37o30’ |
350 |
|
125 |
400 |
500 |
143 |
126 |
- |
- |
37o30’ |
350 |
|
150 |
480 |
533 |
167 |
150 |
- |
- |
37o30’ |
400 |
|
1O |
6.4 |
130 |
245 |
36 |
1O |
18.4 |
1O |
- |
120 |
15 |
130 |
245 |
36 |
15 |
22.5 |
1O |
- |
120 |
|
20 |
150 |
265 |
44 |
20 |
28.5 |
11 |
- |
160 |
|
25 |
160 |
270 |
48 |
25 |
34.5 |
12 |
- |
200 |
|
32 |
180 |
280 |
48 |
33 |
- |
- |
37o30’ |
200 |
|
40 |
200 |
320 |
55 |
39 |
- |
- |
37o30’ |
240 |
|
50 |
230 |
365 |
64 |
48 |
- |
- |
37o30’ |
320 |
|
65 |
290 |
41O |
82 |
65 |
- |
- |
37o30’ |
320 |
|
80 |
31O |
430 |
95 |
76 |
- |
- |
37o30’ |
360 |
|
100 |
350 |
470 |
117 |
98 |
- |
- |
37o30’ |
400 |
|
125 |
480 |
500 |
143 |
123 |
- |
- |
37o30’ |
400 |
|
150 |
480 |
533 |
167 |
148 |
- |
- |
37o30’ |
500 |
|
1O |
10.O |
130 |
245 |
36 |
1O |
18.4 |
1O |
- |
120 |
15 |
130 |
245 |
36 |
14 |
22.5 |
1O |
- |
120 |
|
20 |
150 |
265 |
44 |
20 |
28.5 |
11 |
- |
160 |
|
25 |
160 |
270 |
48 |
25 |
34.5 |
12 |
- |
200 |
|
32 |
180 |
285 |
48 |
32 |
- |
- |
37o30’ |
200 |
|
40 |
200 |
320 |
55 |
38 |
- |
- |
37o30’ |
240 |
|
50 |
230 |
355 |
64 |
48 |
- |
- |
37o30’ |
320 |
|
65 |
290 |
41O |
82 |
63 |
- |
- |
37o30’ |
320 |
|
80 |
31O |
430 |
95 |
74 |
- |
- |
37o30’ |
360 |
|
1OO |
350 |
470 |
117 |
97 |
- |
- |
37o30’ |
400 |
|
125 |
400 |
500 |
143 |
123 |
- |
- |
37o30’ |
400 |
|
150 |
480 |
533 |
167 |
148 |
- |
- |
37o30’ |
500 |
注:PN4.0(40)阀门允许作为PN1.0(10)、PN1.6(16)、PN2.5(25)压力级选用
