进口衬氟蝶阀

作者：admin 发布时间：2021-01-10 00:00:00点击：

美国沃尔顿旗下品牌，埃索ALSO进口泵阀品牌。

美国沃尔顿,专业进口衬氟蝶阀生产供应,主要进口衬氟蝶阀，泵，阀门，水处理设备，流量计，消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。

进口衬氟蝶阀描述--
ALSO衬氟蝶阀是采用阀杆一起转动的蝶板做启闭件，用以实现阀门的开启、关闭与调节
进口衬氟蝶阀特点--
1、全衬设计，与介质接触面完全采用PTFE衬层隔离，防止金属片被腐蚀、使阀门使用寿命更长。
2、阀杆采用整体通杆方心设计，保证了阀杆的强度，减小开启间隙。
3、碟板经过精加工处理，碟板平面尺寸的精度高，公差范围小，密封面是经过抛光处理的半球面，可减小操作力矩；通过调节上，下阀体的连接螺栓，可以使该组合式弹性阀座在阀体内做径向括伸及定位，因而在各种工作条件下均可进行调整以保持最佳密封位置。

进口衬氟蝶阀零部件材料--

名称	常规配置	可选配置
		本体材质	衬里材质
阀体	WCB	CF8、CF8M、CF3、CF3M
全衬蝶板	WCB+PTFE	CF8、CF8M、CF3、CF3M	PFA、FEP
半衬蝶板	CF8	CF8M、CF3、CF3M、2507
阀杆	2Cr13	40Cr、17-4PH、2507
阀座	PTFE
弹性垫	硅橡胶、氟橡胶
O型圈	氟橡胶	氟橡胶+FEP、氟橡胶+PFA
标准件	45#	A193 B7、A193 B8、A193 B8M、35CrMo

进口衬氟蝶阀性能规范--

项目		常规	可选
设计标准		HG/T3704	GB/T26144，API608
结构长度		HG/T3704	GB/T12221，ASME B16.10
法兰标准		HG/T20592	GB/T9119，ASME B16.5，JIS B2220
检验与试验		GB/T13927	JB/T19092，API598
公称通径		DN50-DN800(2"-32")
公称压力(MPa)		1.6、1.0	2.5、150LB
试验压力(MPa)	壳体试压	1.5
	高压密封	1.1(DN50-DN400)、0.6(DN450-DN700)、0.3(DN800以上)
	低压密封	0.6(DN50-DN700)、0.3(DN800以上)
适用温度(℃)		PFA: -30～200 PTFE：-30～180 FEP -30～150 GXPO: -10～80
适用介质		盐酸、硝酸、氢氟酸、液氯、硫酸、王水等强腐蚀性介质

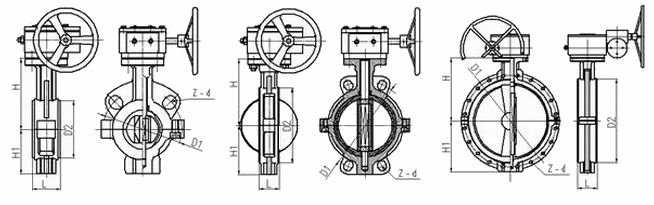

进口衬氟蝶阀外形尺寸--

单位：mm

公称通径		L	HG/T 20592 PN10		HG/T 20592 PN16		ASME B16.5 Class150		D2	H	H1
DN	NPS	L	D1	Z-d	D1	Z-d	D1	Z-d	D2	H	H1
40	1 1/2"	40	110	4-18	110	4-18	98.5	4-16	70	90	60
50	2"	43	125	4-18	125	4-18	120.5	4-19	90	112	70
65	2 1/2"	46	145	4-18	145	4-18	139.5	4-19	110	125	80
80	3"	46	160	8-18	160	8-18	152.5	4-19	130	135	89
100	4"	52	180	8-18	180	8-18	190.5	8-19	148	142	106
125	5"	56	210	8-18	210	8-18	216.0	8-23	180	164	121
150	6"	56	240	8-22	240	8-22	241.5	8-23	202	180	145
200	8"	60	295	8-22	295	12-22	298.5	8-23	263	228	177
250	10"	68	350	12-22	355	12-26	362.0	12-26	313	278	205
300	12	78	400	12-22	410	12-26	432.0	12-26	368	295	235
350	14"	78	460	16-22	470	16-26	476.5	12-30	415	341	260
400	16"	102	515	16-26	525	16-30	540.0	16-30	484	390	299
450	18"	114	565	20-26	585	20-30	578.0	16-33	519	442	320
500	20"	127	620	20-26	650	20-33	635.0	20-33	569	470	353
600	24"	154	725	20-30	770	20-36	749.5	20-36	688	520	420
700	28"	165	840	24-30	840	24-36	863.5	28-36	785	580	500
800	32"	190	950	24-33	950	24-39	978.0	28-42	895	650	550

进口衬氟蝶阀典型应用--
ALSO衬氟蝶阀可承受除熔碱金属和元素氟以外的任何腐蚀性介质, 是化工、石油、医药、食品、钢铁、冶炼、造纸、电力环保等系统的气体、液体、半流体的管路和容器的启闭。
