进口杠杆浮球式疏水阀

进口杠杆浮球式疏水阀描述--
ALSO杠杆浮球式疏水阀通常用于蒸汽主管线，暖通的工艺设备以及工业领域。浮球式疏水阀具有良好的空气排放能力，适用于加热器，换热器以及其它需要加热的工艺设备
进口杠杆浮球式疏水阀产品特点--
在饱和温度下连续放冷凝水，排量大。
能适应高低负荷的变化，不受压力变化
装有自动排气阀，起机时可迅速排大量空气及不凝结气体。
阀门内部全不锈钢硬化零件，耐磨抗蚀。
抗背压能力强，适合回收系统
能连续排放饱和凝结水加热设备不会有水积聚，从而获得最高的热效率。
蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度，工作连续，性能稳定。
排空气性能好自动排空气装置能排除不凝结的冷热气体，无气锁现象，工作平稳无噪音。
进口杠杆浮球式疏水阀工作原理--

1.当设备刚启动时，疏水阀是冷态的，膜盒感应元件收缩，阀口(A)开放，连续排放出初始空气，实现快速启动。

2.当冷凝水进入疏水阀时，空气从阀口（A）排出，杠杆浮球随冷凝水液位上升，双阀座设计能使冷凝水从阀口（B）迅速排出。

3.当热凝水及蒸汽进入疏水阀时，膜盒内感温液体受热膨胀。带动阀片关闭阀口（A），杠杆浮球随凝结水液位调节阀口（B），排出热凝水。

4.当凝结水停止进入疏水阀时，杠杆浮球随液位下降关闭阀口（B），由于阀口（B）总是在凝结水液位以下，形成水封，无蒸汽泄漏。
进口杠杆浮球式疏水阀主要零部件材料表--
阀体、阀盖： WCB、HT250、CF8
阀座、阀芯： 不锈钢
浮球：不锈钢
控制架： 不锈钢
热敏元件：哈氏合金

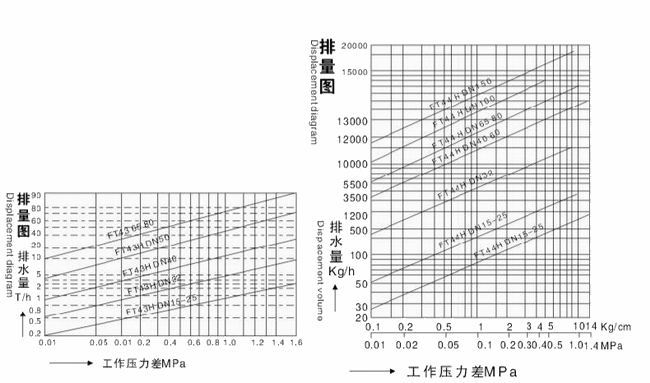

进口杠杆浮球式疏水阀排量图--

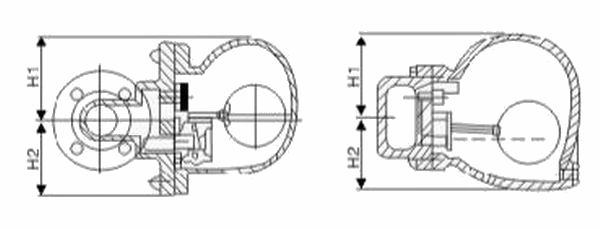

进口杠杆浮球式疏水阀外形尺寸--

外型型号 Product model	公称通径DN (mm)Nominal diamerter	连接方式 Conection	使用压力 （Mpa）	温 度 （℃）	外型尺寸（mm）Exermal Dimensins
					L	L1	H1	H2	W
FT14-16	15~20	螺纹	0.01~1.6	250	125	155	55	55	155
FT14-16	15~25	螺纹	0.01~1.6	250	190	220	120	80	140
FT44-16 (FT43) (FT46)	15~20 25	法兰	0.1~1.6	350	195 215	255	8	155	110
	35~50 65~80	法兰	0.01~1.6	350	230 270	345 420	175 218	110 125	190 220
UNA H23 UNA H26	15~20 25 32~50	法兰	0.01~4.0	350	195 215 230	145 235	60 125		90 145



声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
