进口倒吊桶疏水阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口倒吊桶疏水阀生产供应,主要进口倒吊桶疏水阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口倒吊桶疏水阀描述--
ALSO倒吊桶蒸汽疏水阀通常用于蒸汽主管线、伴热管线、蒸汽的加热设备等需要提供高效疏水的系统。如:锅炉分汽缸,汽水分离器、伴热管线、闪蒸罐、储油槽加热、轮胎模压机、硫化机、风机盘管、空气加热器、散热片、盘管、工艺空气加热器、管壳式热交换器、管式的浸式盘管、夹套釜等加热器及换热器工艺设备后。广泛应用于宾馆、医院、烟草、制药、食品、饮料、钢铁、造纸、纺织、印染、化工、电力、电子等各种行业的疏水系统。
进口倒吊桶疏水阀工作原理--


1.当设备刚启动时,管道内出现空气和冷凝水,此时倒吊桶下沉,连杆带动阀芯打开阀口,空气和冷凝水迅速排出,实现快速气动。


2.设备启动后,热凝水进入疏水阀,此时倒吊桶仍处于下沉位置,在工作压差下,热凝水迅速排出。


3.当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,连杆带动阀芯关闭阀口。

4.倒吊桶顶部设有一个排气孔,当一部分蒸汽从小孔排出,另一部分蒸汽变成凝结水以及凝集水位升高时,倒吊桶失去浮力而下沉,连杆带动阀芯打开阀口,继续排放凝结水。
进口倒吊桶疏水阀产品特点--
1.阀体结实,结构简单,具有很长的使用寿命。
2.可耐水锤,开口的桶不会由于水击而被破坏或者压扁。
3.抗背压能力强,适合回收系统使用。
4.耐污垢。节流孔位于阀体的顶部,管道内杂质等不会存积在阀孔处,小颗粒杂质经由节流孔冲出去。
5.停机时阀座是开启的状态。户外使用须加装保温装置。
6.入口出安装止回阀可用于过热蒸汽系统。
7.零件采用不锈钢及硬化的阀芯阀座,耐磨抗蚀。
8.倒吊桶疏水阀在蒸汽饱和温度下排除空气及不凝结气体。
9.倒吊桶的上盖有检查孔,可以加装检查的阀门,开启后既可以知道疏水阀是否工作正常。
10.既能连续又能间歇排放饱和凝结水加热设备不会有水积聚,从而获得最离的热效率。
11.耐水击侧吊桶结构不会因水击而遭到损坏,使用寿命长。
12.排空气性能好倒吊桶上设有溢出排气孔.可有效地预防蒸汽气锁和空气气堵。
13.允许背压高背压率达85 %。
14.维修方便内部零件采用不锈钢制造,均安装在阀盖上,并设有过滤网装置,日常维护方便。

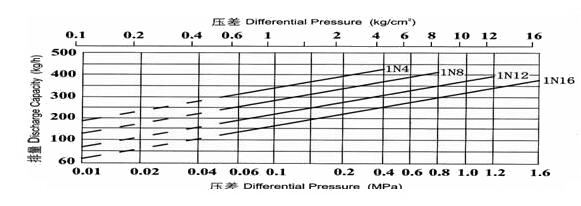

进口倒吊桶疏水阀排量图--

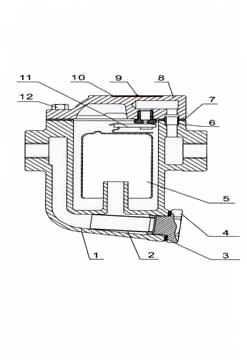

进口倒吊桶疏水阀零部件名称--

序号
名称
材料
1
阀体
铸钢
2
过滤网
不锈钢
3
排污螺塞垫圈
不锈钢
4
排污螺塞
碳钢
5
倒置桶
不锈钢
6
连接管
不锈钢
7
阀盖垫圈
石墨
8
阀盖
碳钢
9
铆钉
不锈钢
10
铭牌
不锈钢
11
连接杆
不锈钢
12
内六角螺栓
碳钢

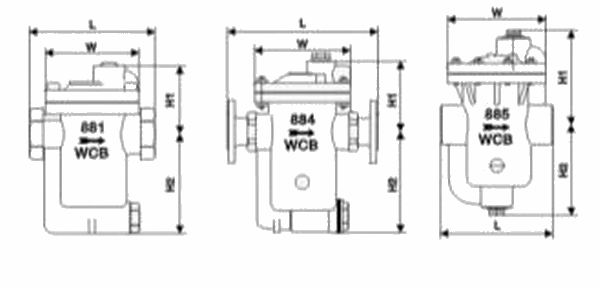

进口倒吊桶疏水阀外形尺寸--

Model
产品型号

Nominal Diameter
公称通径(DN)

Connection
连接方式

Pressure rating
(MPa)
使用压力

Max allowable
TMP(℃)
最高允许温度

Exterma dimensions(mm)外型尺寸

Re.weight
参考重量
(kg)

L

H1

H2

W

880

15~20

Thread

螺纹

0.01~1.0

350

128

76

70

96

2.2

881

15~25

0.01~1.7

350

128

76

100

96

2.8

882

15~25

0.01~1.7

350

170

96

137

145

7.0

883

25~32

0.01~1.7

350

202

121

193

180

14.0

884

32~40

0.01~1.7

350

235

152

212

203

23.0

885

32~50

0.01~1.7

350

260

232

222

228

26.0

816

50

0.01~1.7

350

302

214

242

302

42.0

881F

15~25



Flange

法兰

0.01~1.7

350

195

76

100

96

5

882F

20~25

0.01~1.7

350

230

96

137

145

10

883F

25~32
40~50

0.01~1.7

350

270
320

121

193

180

18

884F

32~50

0.01~1.7

350

320

152

212

203

27

885F

40~50

0.01~1.7

350

350

232

222

228

29

816F

65~80

0.01~1.7

350

400

214

242

302

45
