进口法兰闸阀

进口法兰闸阀描述--
ALSO法兰闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。

进口法兰闸阀性能规范--

公称压力（MPa）	壳体实验压力（MPa）	密封试验压力（MPa）	适用温度（℃）	使用介质
1.6	2.4	1.76	-196～600℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

进口法兰闸阀特点--
1.阀杆设计
进口法兰闸阀阀杆采用整体锻造工艺制成，阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性 ,按照标准要求确定最小直径，阀杆和闸板采用T型结构连接。
2.阀座设计
碳钢闸阀阀座通常采用锻钢材料，阀座密封材料可根据用户要求喷焊硬质合金。可根据客户要求采用分离式螺纹旋入式阀座、焊接阀座及本体直接加工阀座。
3.倒密封设计
闸阀采用倒密封设计，通常情况下，碳钢闸阀的阀座设计采用分离式倒密封结构，不锈钢闸阀的倒密封式直接加工或者是焊后加工。当阀门全开时，倒密封的密封面非常可靠。
4.结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小
5.采用柔性石墨填料、密封可靠、操作轻便灵活。
6.介质流向不受限制 , 不扰流、不降低压力。
进口法兰闸阀设计说明--
1，阀盖垫片形式
Class150闸阀采用不锈钢石墨复合垫片；Class300闸阀采用不锈钢石墨缠绕垫片；Class600闸阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；Class900闸阀采用金属环垫片；Class1500/Class2500闸阀采用闸阀采用自压密封金属环。
2，阀体和阀盖连接形式
栓接阀盖BB，体盖焊接BW，自压密封式阀盖PS
3,弹簧加载填料冲击系统
可根据客户要求，采用弹簧加载填料冲击系统提高填料密封的持久性和可靠性。
4，闸板设计形式
NPS≤2in（DN50）可采用刚性闸板；NPS≥2in（DN50）可采用弹性性闸板
5，倒密封设计
闸阀采用倒密封设计，通常情况下，碳钢闸阀的阀座设计采用分离式倒密封结构，不锈钢闸阀的倒密封式直接加工或者是焊后加工。当阀门全开时，倒密封的密封面非常可靠。
6，阀杆设计
闸阀阀杆采用整体锻造工艺制成，阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性 ,按照标准要求确定最小直径，阀杆和闸板采用T型结构连接。
7，阀座设计
碳钢闸阀阀座通常采用锻钢材料，阀座密封材料可根据用户要求喷焊硬质合金。可根据客户要求采用分离式螺纹旋入式阀座、焊接阀座及本体直接加工阀座。
8,旁通阀设计结构
带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
进口法兰闸阀典型应用--
进口法兰闸阀广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、电力、造纸等输送水、蒸汽、油品、氨管路中做介质切断或流通

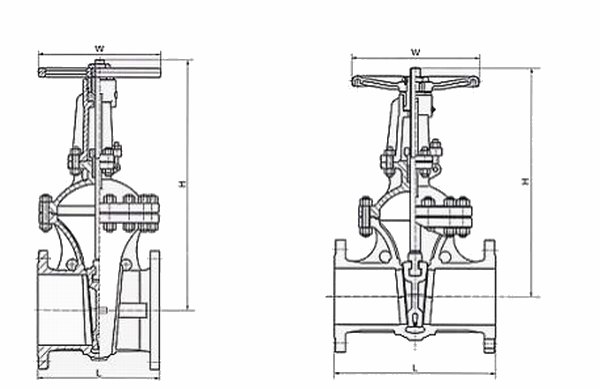

进口法兰闸阀外形尺寸--

压力等级 (MPa)		PN1.6MPa
口径	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	270	280	300	325	350	400	450	500	550	600	650	700	800
H		417	452	530	607	720	790	885	1014	1190	1350	1460	1630	1800	2200
W		200	280	280	300	350	350	400	450	500	600	600	650	700	800
重量 (Kg)		16	25	30	55	75	98	150	245	353	490	750	985	1063	1390

压力等级 (MPa)		PN2.5MPa
口径	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	270	280	300	325	350	400	450	500	550	600	650	700	800
H		417	452	530	607	720	790	885	1014	1190	1350	1460	1630	1800	2200
W		200	280	280	300	350	350	400	450	500	600	600	650	700	800
重量 (Kg)		16	31	43	58	82	103	180	265	385	547	835	1050	1130	1500

压力等级 (MPa)		PN4.0MPa
口径	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	290	310	350	400	450	550	650	750	850	950	1050	1150	1350
H		404	456	604	607	720	780	875	1260	1480	1605	1788	1956	2168	2601
W		200	280	300	350	350	400	450	500	500	600	650	700	700	800
重量 (Kg)		18	32	47	60	95	130	220	290	490	760	900	1250	1450	1700

压力等级 (MPa)		PN6.4MPa
口径 Size	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	290	310	350	400	450	550	650	750	850	950	1050	1150	1350
H		404	456	604	607	720	780	875	1260	1480	1605	1788	1956	2168	2601
W		200	280	300	350	350	400	450	500	500	600	650	700	700	800
重量 (Kg)		20	35	52	66	103	140	230	300	510	780	940	1300	1600	1850
