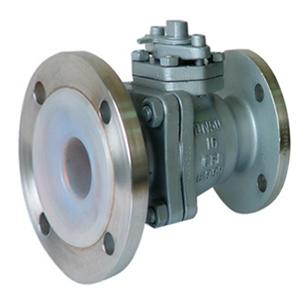

衬氟不锈钢放料球阀FQ41F46

作者：valves 发布时间：2021-01-18 00:00:00点击：

上海沪贡，上海泵阀品牌。

上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供衬氟不锈钢放料球阀FQ41F46制造商,主要生产衬氟不锈钢放料球阀FQ41F46销售，产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

衬氟不锈钢放料球阀FQ41F46产品概述：

衬氟不锈钢放料球阀FQ41F46是衬氟球阀的延伸产品，为各种强腐蚀性介质的启闭控制而设计，阀门的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。其结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。

衬氟不锈钢放料球阀FQ41F46工作原理：

不锈钢衬氟放料球阀的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。

衬氟不锈钢放料球阀FQ41F46技术标准：

设计制造	GB/T 12237
结构长度	HG/T 3704-2003；GB/T 12221；ASME B16.10
法兰尺寸	HG20592-97；ANSI B16.5
试验压力	GB/T 13927-92；API1598

衬氟不锈钢放料球阀FQ41F46零件材料：

零件名称	材料名称
零件名称	FQ41F-P	FQ41F-R	FQ41F-PL	FQ41F-RL
阀体/阀盖	CF8	CF8M	CF3	CF3M
球体/阀杆	CF8	CF8M	CF3	CF3M
填料压盖	CF8	CF8M	CF3	CF3M
填料	PTFE(F4)聚四氟乙烯
螺栓	1Crl7Ni2	1Crl7Ni2	1Cr18Ni2	1Cr18Ni2
紧固螺母	OCrl8Ni9	OCrl8Ni9	0Cr18Ni9	0Cr18Ni9

衬氟不锈钢放料球阀FQ41F46外形结构图：

衬氟不锈钢放料球阀FQ41F46连接尺寸：

公称通径		PN 0.6-1.6(MPa)主要外形尺寸和连接尺寸(mm)
DN		L	D	D1	D2	f	b	z-φd	D0	H
32		140	135/160	100/130	78/115	3/3	18/20	4-φ14/4-φ18	200	130
40		160	145/185	110/150	85/125	3/4	18/22	4-φ18/4-φ18	230	135
79标	50	170	160/205	125/170	100/140	3/4	20/24	4-φ18/4-φ18	250	140
79标	80	200	195/245	160/200	130/175	4/5	22/26	4-φ18/8-φ18	300	205
69标	50	170	160/230	125/190	100/140	3/4	20/24	4-φ18/8-φ14	250	140
69标	80	200	195/245	160/210	130/175	4/5	22/26	4-φ18/10-φ14	300	205
100		280	215/280	180/240	150/210	4/5	24/28	8-φ18/8-φ23	350	230
