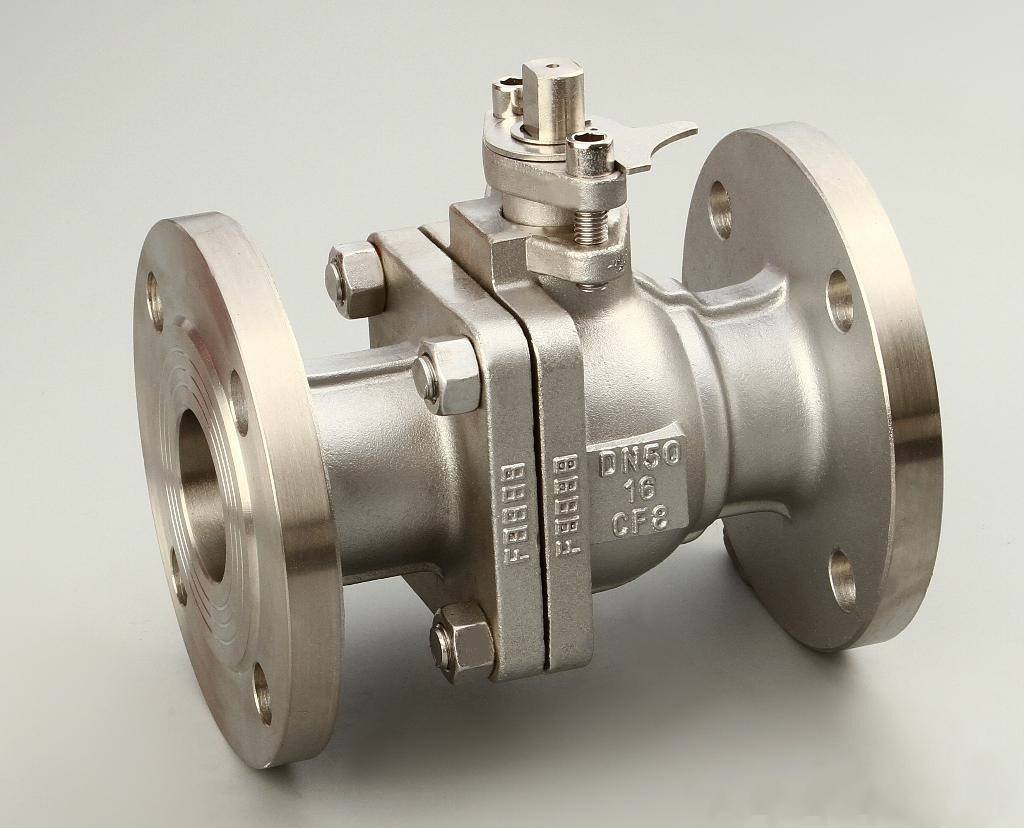

不锈钢法兰球阀Q41F-16P-100P

作者：valves 发布时间：2021-01-18 00:00:00点击：

上海沪贡，上海泵阀品牌。

上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供不锈钢法兰球阀Q41F-16P-100P制造商,主要生产不锈钢法兰球阀Q41F-16P-100P销售，产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

产品简介

产品用途

Q41F 型 PN16~PN63 浮动软密封球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

产品特点
1、在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过
2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装

性能参数

型号		Q41F-16C Q41F-25C	Q41F-16P Q41F-25P
工作压力（MPa）		1.6~2.5
适用温度（℃）		≤180
适用介质		水、蒸汽、油品	弱腐蚀性介质
材料	阀体、阀盖	碳素钢铸钢	铬镍系不锈钢
	球体、阀杆	铬/铬镍/铬镍钼系不锈钢	铬镍系不锈钢
	密封圈	柔性石墨垫圈/316＋柔性石墨垫圈
	填料	聚四氟乙烯

图纸

疏水阀

PN1.6MPa 主要连接尺寸及重量

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(Kg)	2.5	3	5	6	7	10	15	19	33	58	93	160

PN2.5MPa 主要连接尺寸及重量

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	2.5	3	5	6	7.5	10	15	20	33	60	93	175

PN4.0MPa 主要连接尺寸及重量

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	3	4	5	7	9	12	18	28	46	75	106	190

PN6.4MPa 主要连接尺寸及重量

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	8	12	14	18	28	40	65	98	140	250

PN10MPa 主要连接尺寸及重量

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	10	15	18	25	32	46	75
