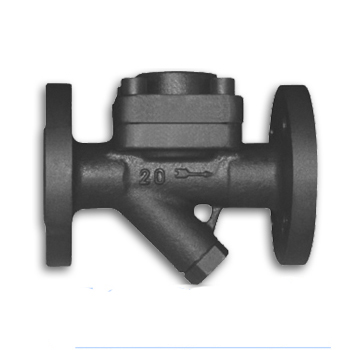

进口热静力膜盒式法兰蒸汽疏水阀

---

进口热静力膜盒式法兰蒸汽疏水阀

　　产品信息

　　产品型号：ml-8997

　　产品口径：DN15-DN50

　　产品压力：1.6Mpa-4.0Mpa

　　产品材质：碳钢 不锈钢

　　进口热静力膜盒式法兰蒸汽疏水阀详情：

　　进口膜盒式疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体,有开阀温度低于饱和温度15℃和30℃两种供选择。膜盒式疏水阀的反应特别灵敏，不怕冻，体积小，耐过热，任意位置都可安装。背压率大于80%，能排不凝结气体，膜盒坚固，使用寿命长，维修方便，使用范围很广。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态，阀门处于开启位置。当冷凝水温度渐渐升高，膜合内充液开始蒸发，膜合内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀开始关闭。膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。

　　进口疏水阀作用：当蒸汽冷凝时释放蒸发焓形成冷凝水，冷凝水中只含有饱和水焓，为了确保系统的较大传热效率，冷凝水必须从系统中排除。蒸汽中所携带的空气和其它不凝性气体在蒸汽和换热面上形成热阻层同样也必须从系统中排除。疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时较大限度地自动防止蒸汽的泄漏。



热静力膜盒式蒸汽疏水阀原理图

进口热静力膜盒式法兰蒸汽疏水阀参数：

　　公称通径：DN15-DN100

　　公称压力：1.0Mpa-4.0Mpa

　　适用温度：-20℃≤T≤425 ℃

　　适用介质：水、蒸汽、油品

　　阀体材质：铸钢、碳钢、不锈钢

　　连接方式：法兰连接

进口热静力膜盒式法兰蒸汽疏水阀特性：

①启闭动作灵敏、可靠，自动排空气性能好，能确保加热流升温快；
②在低温环境中不怕冻、防水击、耐过热。 体积小，重量轻，并且任何方式均可安装。在极少冷凝水形成的工况下，都无新鲜蒸汽泄漏。

a/图中曲线标注的编号（4、8、12等）代表相应工作压差下的排量及阀座代号
b/压差是指疏水阀的入口端与出口端的压力差

进口热静力膜盒式法兰蒸汽疏水阀尺寸：

主要连接外形和尺寸

单位：mm

DN	15	20	25	32	40	50	65	80	100
L	150	150	160	230	230	230

注：此外形尺寸为1.6Mpa压力疏水阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口疏水阀根据原理作用的不同，可分为以下三种类型：机械型、依靠蒸汽疏水阀内凝结水液位高度的变化而动作；热静力型、依靠液体温度的变化而动作；热动力型、依靠液体的热动力学性质的变化而动作，一个蒸汽疏水阀的排水能力不能满足要求时，可并联安装几个蒸汽疏水阀。
