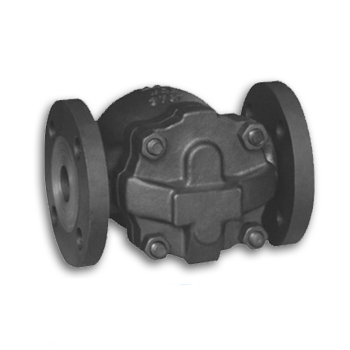

进口杠杆浮球式法兰蒸汽疏水阀

---

进口杠杆浮球式法兰蒸汽疏水阀

　　产品信息

　　产品型号：ml5653

　　产品口径：DN15-DN100

　　产品压力：1.6Mpa-4.0Mpa 产品材质：碳钢 不锈钢

　　进口杠杆浮球式法兰蒸汽疏水阀详情：

　　进口该阀刚启动时，自动排空气装置迅速排除系统中不凝结气体，当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得较好的加热效果。

　　进口疏水阀作用：当蒸汽冷凝时释放蒸发焓形成冷凝水，冷凝水中只含有饱和水焓，为了确保系统的较大传热效率，冷凝水必须从系统中排除。蒸汽中所携带的空气和其它不凝性气体在蒸汽和换热面上形成热阻层同样也必须从系统中排除。疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时较大限度地自动防止蒸汽的泄漏。



杠杆浮球式蒸汽疏水阀原理图

　　①启动时，图一，热静力排空阀允许设备内的空气不经过主阀排出，否则空气无法逃逸(称为气阻);

　　②当凝结水到达疏水阀时，图2，浮球升高带动连杆打开主阀，热的冷凝水使排气阀关闭，仅从主阀排放。当蒸汽到达时，浮球下降关闭主阀。主阀低于水面，蒸汽无泄漏的可能。

　　③当用于虹吸管排放的滚筒或长排放管时，蒸汽气锁现象会导致凝结水无法到达疏水阀。这种情况应安装破蒸汽气锁装置(SLR)，图3，以排除积聚在疏水阀和虹吸管内的蒸汽，使冷凝水能够持续排除。

进口杠杆浮球式法兰蒸汽疏水阀参数：

　　：公称通径：DN15-DN100

　　公称压力：1.0Mpa-4.0Mpa

　　适用温度：-20℃≤T≤425 ℃

　　适用介质：水、蒸汽、油品

　　阀体材质：铸钢、碳钢、不锈钢

　　连接方式：法兰连接

进口杠杆浮球式法兰蒸汽疏水阀特性：

　　①能连续排放饱和凝结水加热设备不会有水积聚，从而获得较高的热效率;

　　②蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度，工作连续，性能稳定;

　　③排空气性能好自动排空气装置能排除不凝结的冷热气体，无气锁现象，工作平稳无噪音;

　　④密封性能卓越，密封面采用球面结构，工作时无集中磨损，使用寿命长。

a/图中曲线标注的编号（4、8、12等）代表相应工作压差下的排量及阀座代号
b/压差是指疏水阀的入口端与出口端的压力差

进口杠杆浮球式法兰蒸汽疏水阀尺寸：

主要连接外形和尺寸

单位：mm

DN	15	20	25	32	40	50	65	80	100
L	150	150	160	270	270	270	270	350	350

注：此外形尺寸为1.6Mpa压力疏水阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口疏水阀根据原理作用的不同，可分为以下三种类型：机械型、依靠蒸汽疏水阀内凝结水液位高度的变化而动作；热静力型、依靠液体温度的变化而动作；热动力型、依靠液体的热动力学性质的变化而动作，一个蒸汽疏水阀的排水能力不能满足要求时，可并联安装几个蒸汽疏水阀。
　　以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
