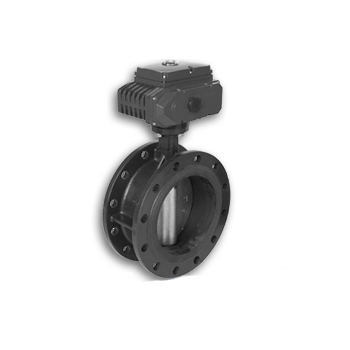

进口法兰电动蝶阀

---

进口法兰电动蝶阀

　　产品信息

　　产品型号：ML-486

　　产品口径：DN50-DN1200

　　产品压力：1.6Mpa

　　产品材质：铸铁 碳钢 不锈钢

　　进口法兰电动蝶阀详情：

　　进口电动法兰蝶阀是工业管道中应用较为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。气动执行器旋转90°即可快速启闭，操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，当开启度在大约15°至70°之间时，又能进行灵敏的流量控制，因此大口径的流量调节，蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。

　　蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。

进口法兰电动蝶阀参数：

阀体材质	执行器参数
公称通径：DN40-DN1200	传动方式：电动（带手动）
公称压力：1.0Mpa-1.6Mpa	控制电源：110/220V AC；50/60Hz
适用温度：-20℃~120℃	动作时间：10s；30s；45s；135s
适用介质：水、气、油	防护等级：IP65；IP67可定制IP68
阀体材质：铸铁、球墨铸铁、铸钢、不锈钢	保护装置：内置过热保护、过载保护
连接方式：法兰连接	控制方式：开关型、无源触点信号、开度信号、智能型

进口法兰电动蝶阀特性：

①密封阀座水线条设计，阀板密封面平面设计，彻底避免气动阀因长时间不开而造成的卡位现象；
②阀板上下中孔处，采用球型摩擦面设计，扭矩更小，密封性更好；
③阀座无靠背设计，扭矩更轻，也方便用户自行更换阀座；
④法兰对夹孔连接适用多种标准。

进口法兰电动蝶阀尺寸：

主要连接外形和尺寸

单位：mm

通径	40	50	60	80	100	125	150	200	250	300	350	400	450	500
E	108	108	112	114	127	140	140	152	165	178	190	216	222	229

注：此外形尺寸为1.6Mpa压力蝶阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口D941X法兰电动蝶阀通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接，经过安装调试后共同组成。法兰蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

　　订货须知:请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为阀门说明书的一部分，供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
