进口先导式膜片电磁阀（黄铜）

作者：valves 发布时间：2021-01-16 00:00:00点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口先导式膜片电磁阀（黄铜）制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口先导式膜片电磁阀（黄铜）产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

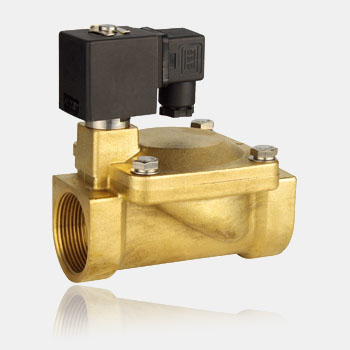

进口先导式膜片电磁阀（黄铜）

　　品牌：美国BACH(巴赫)

　　进口先导式膜片电磁阀（黄铜）技术参数

　　产品型号： DH-M-2

　　产品特性 : 先导膜片式结构;

　　线圈功耗小,使用寿命长;

　　宜长时间工作;

　　适用于一般的压力系统,当使用压力小于1.0kg以下时,

　　建议使用零压差系列。

　　使用介质 : 水、空气、油、自然气体、热水。

　　流体温度 : NBR(丁腈橡胶): -10℃ ～ 80℃

　　EPDM(三元乙丙胶): -10℃ ～ 120℃

　　VITON(氟橡胶): -10℃ ～ 120℃

　　工作压力 : 0.03 ～ 1.60MPa

　　0.03 ～ 1.0MPa

　　阀体材料:

　　黄铜

　　连接尺寸 : 3/8″、1/2″、3/4″、1″、11/4″、11/2″、2″，

　　可提供NPT螺纹、标准G螺纹、法兰连接

　　通径(mm): DN 12、15、20、25、32、40、50

　　选用电压 : DC: 12V, 24V

　　AC: 220/230V 110/120V 24V 50/60HZ

　　主要部件材料

　　阀体：黄铜

　　密封件：NBR(丁腈橡胶)、EPDM(三元乙丙橡胶)或VITON(氟橡胶)

　　膜片组件：NBR(丁腈橡胶)、EPDM(三元乙丙橡胶)或VITON(氟橡胶)

　　活动、固定铁芯：不锈钢 1J117

　　铁芯、膜片弹簧：不锈钢304

　　隔磁管座、管子：不锈钢304

连接尺寸	通径	Cv值	较低工作压力	较高工作压力		密封件材料	阀体材料
连接尺寸	通径	Cv值	较低工作压力	AC(22VA)	DC(15W)	密封件材料	阀体材料
3/8″	12	4.5	0.05MPa	1.60MPa	1.60MPa	聚四氟乙烯氟橡胶	黄铜
1/2″	15	4.5	0.05MPa	1.60MPa	1.60MPa
3/4″	20	9.3	0.05MPa	1.60MPa	1.60MPa
1″	25	12	0.05MPa	1.60MPa	1.60MPa
1¹/4″	32	24	0.05MPa	1.60MPa	1.60MPa
1¹/2″	40	29	0.05MPa	1.60MPa	1.60MPa
2″	50	48	0.05MPa	1.60MPa	1.60MPa

进口先导式膜片电磁阀（黄铜）常闭型尺寸

阀型号	DH-G-H12	DH-G-H15	DH-G-H20	DH-G-H25	DH-G-H32	DH-G-H40	DH-G-H50
长(A)	73	73	83	100	130	130	156
宽(B)	48	48	60	70	92	92	113
高(C)	93	93	114	126	140	140	155
接距(D)	13.5	13.5	16.5	21	28.5	28.5	34

进口先导式膜片电磁阀（黄铜）常开型尺寸

阀型号	DH-G-H12	DH-G-H15	DH-G-H20	DH-G-H25	DH-G-H32	DH-G-H40	DH-G-H50
长(A)	73	73	83	100	130	130	156
宽(B)	48	48	60	70	92	92	113
高(C)	130	130	141	153	167	167	182
接距(D)	13.5	13.5	16.5	21	28.5	28.5	34

　　　订货须知:请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务

。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为阀门说明书的一部

分，供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我

们一定会尽心尽力为您提供优质的服务！
