进口波纹管截止阀

---

进口波纹管截止阀

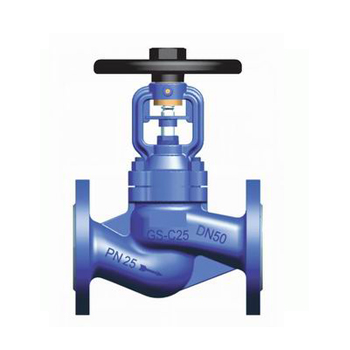

　　产品名称：进口波纹管截止阀

　　品牌：美国BACH


　　进口波纹管截止阀详情：

　　进口波纹管截止阀是美国巴赫品牌其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏;阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命更长;双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准; 阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油;人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。

　　进口波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆，另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。较适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。

　　截止阀的启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动;截止阀阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得它适合作为介质的切断或调节及节流使用。

　　截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少;同时，在介质作用下，这种形式的阀门也较严密。



　　进口波纹管截止阀参数：

　　公称通径：DN15-DN500

　　公称压力：1.6Mpa-6.4 Mpa

　　设计温度：-29℃-550℃

　　连接方式：法兰

　　适用介质：气、水、油、蒸汽、燃气、腐蚀性流体

进口波纹管截止阀特性：

①波纹管截止阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏；
②阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命更长；
③双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准；
④阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油；
⑤人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。

进口波纹管截止阀尺寸：

主要连接外形和尺寸

单位：mm

通径	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720

注：此外形尺寸为1.6Mpa压力截止阀。
进口WJ41H波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆，另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。较适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
　　订货须知:请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为阀门说明书的一部分，供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
