进口自力式氮封阀

---

进口自力式氮封阀

　　一、进口自力式氮封阀产品详情

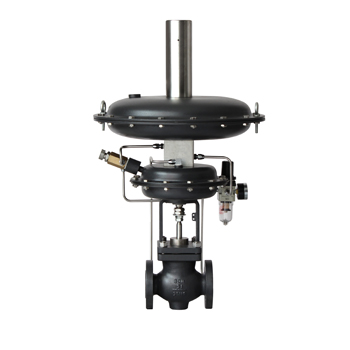

　　进口自力式氮封阀，Self-nitrogen valve closure，也叫氮封装置调节阀，供氮阀，泄氮阀，以阀后压力为动力源，引入阀后压力到指挥器膜片上以控制指挥器阀芯位置，改变流经指挥器阀芯的介质压力和流量，使阀门后端压力保持精确恒定的调节阀。
　　进口自力式氮封阀压力设定在指挥器上的弹簧上实现，拧紧压缩弹簧阀后压力变大，反之则变小，操作简单因而存在方便、便捷、比一般的直接取压自力式压力调节阀精度要高;一般用于储罐氮封系统;调节和稳定储罐的氮气压力，控制精度极其灵敏，控制精度阀后能达到0.0001MPa (100pa，0.1kp)运行过程中压力可以连续调节,特别适合是控制微压场合的工况

　　二、进口自力式氮封阀产品特点

　　(1)无需外加能源，能在无电、无气的场合工作，既方便又节约能源，降低成本。

　　(2)氮封装置供氮，泄氮压力设定方便，可在连续销售的条件下进行。

　　(3)压力检测膜片有效面积大，设定弹簧刚度小、动作灵敏、装置工作平衡。

　　(4)采用无填料设计，阀杆所受磨擦力小、反应迅速、控制精度高。

　　(5)供氮装置采用指挥器操作，减压比可达100:1，减压效果好、控制精度高。

　　(6)为确保储罐的安全，需在罐顶设置呼吸阀。

　　(7)呼吸阀公起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。

　　三、进口自力式氮封阀 技术参数

公称通径(mm)	20			25	40		50	80		100	150
阀座直径(mm)	6	15	20	25	32	40	50	65	80	100	125	150
额定流量系数Kv	3.2	5	8	10	20	32	50	80	100	160	250	400
压力调节范围	0.1-0.5, 0.5～70 20～120 60～400 300～700 500～1000 KPa
公称压力PN	1.0、1.6 MPa
被调介质温度	80、200 ℃
流量特性	快开型
调节精度	≤5%
允许压降(MPa)	1.6				1.6		1.1	0.6		0.4
薄膜有效面积(C㎡)	200				280			400
允许泄漏量	符合ANSIB16.104—1976 IV级
阀盖形式	标准型 (整体式)
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式	单座型阀芯
流量特性	直线性

　　四、进口自力式氮封阀 应用场合分析

　　进口自力式氮封阀主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。带指挥器操作压力调节阀由快速泄放阀及自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及单座切断阀组成。
　　工作原理：储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。
　　订货须知:请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为阀门说明书的一部分，供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
