美国BACH进口低温紧急切断阀是一种用在低温环境的保护管道在做紧急情况下切断流体的阀门，此类型专用低温紧急切断阀适用于低温贮槽上切断流通介质，特别是在出现火情故障时能及时切断介质。广泛用于LNG、液态乙烯及其它低温介质，具有体积小、重量轻、密封可靠、紧急切断迅速可靠和防静电的特点。
公称通径：DN15-DN500
公称压力：4.0MPA
设计温度：-196℃-80℃
连接方式：承插焊接，法兰
适用介质：LO2、LN2、LAr、LNG、LC2H4等
|
主要零部件名称 |
材料 |
|
阀体 |
ZG0Cr18Ni9 |
|
阀瓣 |
0Cr18Ni9Ti |
|
阀盖 |
ZG0Cr18Ni9 |
|
阀杆 |
0Cr18Ni9 |
|
主密封件 |
PTFE或PCTFE |
|
气缸 |
铸铝 |
|
支架 |
铸铝 |

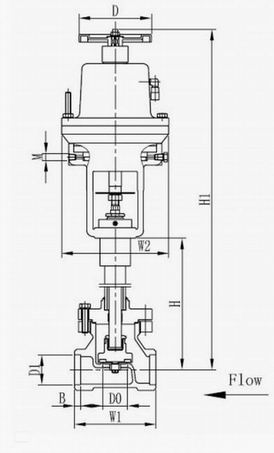

进口LNG高压切断阀尺寸
|
口径 |
H |
H1 |
Do |
D1 |
D |
B |
W1 |
W2 |
M |
|
DN15 |
175 |
475 |
15 |
18.5 |
100 |
6 |
65 |
130 |
Rc1/4 |
|
DN20 |
189 |
478 |
20 |
25.5 |
100 |
8 |
80 |
130 |
Rc1/4 |
|
DN25 |
240 |
530 |
25 |
32.5 |
100 |
8 |
90 |
130 |
Rc1/4 |
|
DN32 |
250 |
541 |
32 |
38.5 |
100 |
8 |
105 |
130 |
Rc1/4 |
|
DN40 |
227 |
567 |
40 |
45.5 |
125 |
8 |
120 |
160 |
Rc1/4 |
|
DN50 |
230 |
570 |
50 |
57.5 |
125 |
10 |
140 |
160 |
Rc1/4 |
|
DN65 |
250 |
654 |
65 |
64 |
140 |
7 |
216 |
207 |
Rc1/4 |
|
DN80 |
320 |
775 |
80 |
81 |
200 |
8 |
241 |
250 |
Rc1/4 |
|
DN100 |
320 |
775 |
100 |
100 |
200 |
9 |
292 |
250 |
Rc1/4 |
