概述

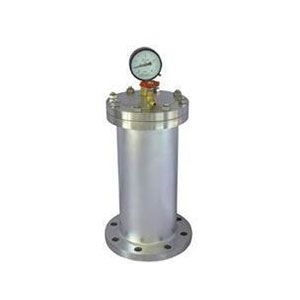

ZYA9000型气囊活塞式水锤吸纳器是我厂消化目外资料及产品，自行设计制造的一种吸纳供水体系水锤余压白勺设备。在供水体系中，当水泵发生故障或忽然停电等缘故原由．使水流忽然制止，并开始倒流时都会产生水锤。大家知道，液体在管内流动时，它具有动能，当液体忽然制止，它的活动能量必须被消弭。这时能量变成自制止点开始的高压波．以近声音的传播速度沿管路体系往返传递，使管内液体膨胀并撞击管路，从而破坏管路并发出刺耳的噪声。 ZYA9000型活塞气囊式水锤吸纳器和消声止回阀组台使月，能有用的防止水锤懈弛冲水击波的瞬间压力，使管内压力得到调节。从而珍爱管路不受破坏
重要零部件材料
| 零件名称 | 阀体、阀盖 | 活塞 | 密封圈 |
|---|---|---|---|
| 重要材料 | 不锈钢 | 铸铜、不锈钢 | 丁腈橡胶 |
结构特点
气囊活塞式水锤吸纳器的不锈钢园柱体气缸+一个GST型导向环，不锈钢活塞+两个密封圉+硅润滑油，免维修。活塞运动，气囊胀缩、气垫消能，吸纳水锤。
工作原理
在ZYA9000型活塞气囊式水锤吸纳器工作时．气缸内充满肯定压力的气体．月标准三通垂直装于管路中。在正常情况下．当水流压力低于气缸内压力时，活塞不会产生活动，吸纳器对管路不产生影响，管路液体正常流动。当管路水流压力高于气缸内压力时，能对水击波的瞬产压力提供有用的缓冲，从而使管内压力得到调节。
技术参数
公称压力：PNl 6—2 5M Pa
公称通径：1 5～300
容气腔压力(占管道压力百分数)50～70％
适用介质无杂物的清水、污水
适用介质温度0～80℃
法兰标准：68／T l 7241 6 68／T 91 1 3
试验标准：GB／T l 3927 APl 598
重要形状连接尺寸
| DN | 管径 | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | 21/2” |
|---|---|---|---|---|---|---|---|---|
| mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
| L | 1.6MPa | 200 | 300 | 320 | 340 | .350 | 365 | 465 |
| 2.5MPa | 220 | 320 | 340 | 355 | 380 | 385 | 485 | |
| DN | 管径 | 3” | 4” | 5” | 6” | 8” | 10” | 12” |
| mm | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | 1.6MPa | 510 | 575 | 600 | 645 | 755 | 855 | 955 |
| 2.5MPa | 520 | 585 | 600 | 645 | 755 | 855 | 955 |
