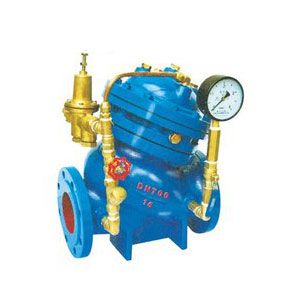

进口可调式减压稳压阀

YX741X可调式减压稳压阀一样平常安装在供水管网体系的上游，实现对其下流管网或装配的减压稳压功能。YX741X可调式减压稳压阀产品广泛用于高层建筑、生活区域或其它供水管网体系的水压控制。

YX741X可调式减压稳压阀由主阀和针型调节阀、导阀、球阀及接管体系组成，主阀阀体采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构。本产品行使设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管体系和控制室的反馈作用来稳固出口压力。

YX741X可调式减压稳压阀行使针型调节阀、导阀进行水压独立控制，不必要附加其它装配和能源，维护保养简便，受进口压力和流量影响小，压力控制正确度高，减压稳压可靠。

当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室制止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

    当出口压力降到导阀设定压力时导阀开启，控制室向下流排水。因为导阀的排水量大于针阀的进水量，主阀控制室压力降落，进口压力使主阀开启。稳固状况下，控制室进水、排水雷同，开度不变，出口压力不变。

    调节导阀弹簧即可设定出口压力。

1、压力控制稳固可靠。导阀、主阀延续工作，下流压力转变延续、平稳，受进口压力影响小。

2、操作方便。工作压力调定后，当上游压力或流量变动时主阀主动调节，稳固了下流压力。

3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能结果好。

安装示意图

1、压力表

2、弹性座封闸阀

3、过滤器

4、可调试减压稳压阀

5、弹性座封闸阀

6、弹性座封闸阀

 产品概述

    安装在高层建筑给水体系以及其它给水体系的管道上，将较高的上游压力降为吻合要求的下流使用压力。

 结构特点

1、减压结果可靠。出口压力不受进口压力及流量转变的影响，既可减动压，又可减静压。

2、调试操作方便。只需调节先导阀的调节螺钉．就能获得正确、稳固的出口压力。

3、节能结果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻。

重要技术参数

公称压力：1.0Mpa、1.6Mpa、2.5Mpa　

调试范围：0.05～0.8Mpa、0.12～1.4Mpa、0.12～1.6Mpa

适用介质：水　

介质温度：0～80℃

重要形状尺寸
