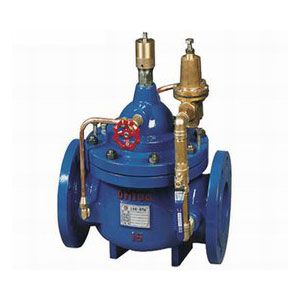

一、400X流量控制阀产品概述
400X流量控制阀，是一种采用高精度先导式体例控制流量的多功能阀门。适用于配水管需控制流量和压力的管道中，保持预定流量不变，将过大流量限定在一个预定直，并将上游高压适当减低，即使主阀上游的压力发生转变，也不会影响主阀下流的流量。该阀一改常规节流阀使用孔板或纯机械地减小流域面积的原理，行使相干导阀，最大限度地削减能力在节流过程中的损失。如遇紧急情况400X流量控制阀可以完全截止流量，避免损失。控制灵免度高，安全可靠，调试简便，使用寿命长。
二、400X流量控制阀结构特点和用途
400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管体系。行使水力主动操作，控制和调节主阀开度，使通过主阀的流量保持不变。
本产品行使水力独立控制，不必要其它装配和能源，保养简便，流量控制稳固。
本系列阀门产品广泛用于高层建筑、生活区等供水管网体系及城市供水工程。
三、400X流量控制阀工作原理
当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状况。调定主阀上部的流量调节阀，可为主阀设定肯定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力转变时导阀进行主动调节，保持流量不变。
四、400X流量控制阀重要技术参数
| 公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 出口可调压力(MPa) | 压力特征 △P2P1 | 流量特征 △P2P1 | 适用介质 | 介质温度(℃) |
| 1.0 | 1.5 | 1.1 | 0.09-0.8 | P2×8% | P2×15% | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | 0.10-1.2 | P2×10% | P2×20% | ||
| 2.5 | 3.75 | 2.75 | 0.15-1.6 | P2×12% | P2×25% |
五、400X流量控制阀重要零件材料
| 零件名称 | 零件材料 |
| 阀体 阀盖 | WCB |
| 阀座 阀盘 | 铜合金 |
| 密封圈 O型圈 | 丁腈橡胶 |
| 阀杆 | 2Cr13 |
| 弹簧 | 50CrVA |
| 针型阀 | 铜合金 |
| 球阀 | 铜合金 |
| 浮球阀 | 铜合金 |
| 微型过滤器 | 不锈钢 |
部件列表：
1、球阀2、导阀3、流量调节阀4、主阀5、压力表6、针阀
六、400X流量控制阀连接尺寸
| DN | L | A | A1 | H | H1 | F | D mm | D1 mm | D2 mm | n-Φd | ||||||||
| mm | mm | mm | mm | mm | mm | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | |
| 20 | 180 | 292 | 136 | 342 | 247 | 116 | 105 | 105 | 105 | 75 | 75 | 75 | 58 | 58 | 56 | 4-13.5 | 4-13.5 | 4-14 |
