进口隔膜式雨淋报警阀

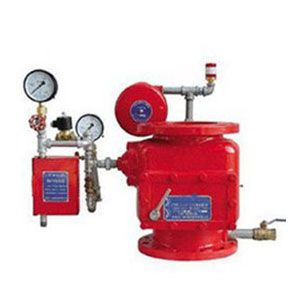

ZSFM型隔膜式雨淋阀

    ZSFM系列隔膜雨淋阀由主阀，水力警铃，压力开关，手动球阀，电磁阀，三通球阀，针阀及控制管路等组成。配以开式喷头、水幕喷头、闭式喷头及火灾报警控制体系即可组成响应的水喷灭火体系。具有结构简单、操作容易、安全可靠、安装维护方便等特点。失火时，雨淋阀开启，体系开式喷头一齐主动喷水灭火处火源，而且可以同时主动向整个被珍爱的面积上喷水，从而防止火灾的蔓延和扩大。适用于易结冰或需重点珍爱的火灾伤害性大的建筑物和场地。

结构及用途：

ZSFM系列隔膜雨淋阀主阀采用隔膜将主阀分为上下两腔，上腔为控制腔。行使上下腔面积差产生水压力实现主阀密封。未失火时，三球阀手柄向下，针阀、检修球阀、末端球阀为开启状况，电磁阀、手动球阀、排放球阀为开闭状况，压力表1灰进口压力，压力表2为0。此时主阀为关闭状况。失火时，有三种控制体例控制主阀开启灭火。主阀开启后，压力进入压力开关和水力警铃，水力警铃发出警声；压力开关控制中间发出旌旗灯号或开启消防泵。隔膜雨淋阀具有防复位结构，主阀开启10％后防复位装配主动启动，防止因为误操作而使主阀回位。灭火后，切断传动管网，关闭电磁阀、手动球阀和末端球阀即可关闭主阀。

结构合理、美观：雨淋阀控制管线选用优质铜管，合理配置控制元件，使控制阀门简单，明了。

控制、操作方便、可靠：三种控制体例确保主阀开启，且三种控制体例中任一种控制体例均能开启主阀。

内置防复位装配：防复位装配内置简化了控制配管。防复位装配的启动由主阀主动控制，复位操作简单。

雨淋灭火体系组成及工作原理：

雨淋灭火体系由电控雨淋阀、开式或闭式喷头（另外购买）、水流指示器（另外购买）、水力警铃、压力开关（另外购买）、电控制柜（另外购买）等组成电控制雨淋体系。在工作伺应状况时，雨淋阀将消防水封闭于管网供水侧，体系侧管网中没有水。

当珍爱区内探测器将测得的火灾旌旗灯号传送至控制中间，再由控制中间将旌旗灯号处理后，向雨淋阀上的电磁阀发出启动旌旗灯号，电磁阀打开，隔膜室泄压，雨淋阀启动，水从供水侧进入体系管网,通过喷头喷向珍爱区，实施灭火。

雨淋阀隔膜腔内水压的高低控制着雨淋阀的启闭，当通过打开电磁阀或由工作人员打开紧急手动快开阀使隔膜腔内水压降落到肯定值时，隔膜被供水压力顶开，水流进入体系侧管网灭火。

雨淋阀也可配湿式或干式控制管网，组成湿式或干式控制体系，当控制管网的喷头爆裂使隔膜腔的水压降落，阀打开。

本阀设有防复位装配，压力腔内的水压一经泄压后，无论电磁阀或手动快开阀是否重新被关闭，压力腔均不能重新升压，阀仍保持开启状况，可保证灭火过程中不会因断电而使雨淋阀重新关闭。

重要零件及材质：

重要形状及连接尺寸：
