【 产品概述 】

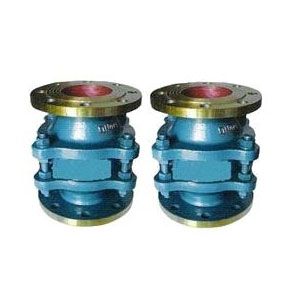

ZGB-1新型波纹石油储罐阻火器是中国石化总公司北京设计院设计新产品，经公安部天津消防科学研究所根据中华人民共和国GB5908-86标准检测合格，ZGB-1新型波纹阻火器广泛用于石油储罐，是防止不测火种侵入罐内，防止不测事故，是储罐防火的理想产品。
【 性能及特点 】
▲ ZGB-1新型波纹石油储罐阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，延续13次以亚音速火焰试验每次都能阻火。 ▲ 易检修，安装方便，检查时不用拆卸呼吸阀。耐烧性能合格，耐烧试验1小时无回火征象。 ▲ 阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。
【 美标法兰连接形状尺寸 】（ ANSI、API、ASME 可供JIS标准 ）
| ZGB-1波纹型规格 | 波纹阻火器安装尺寸（mm） | ||||
| D2 | D | L | H | N-d | |
| 2" | Φ120.5 | Φ152 | 220 | 235 | 4×19 |
| 3" | Φ152.5 | Φ190 | 280 | 270 | 4×19 |
| 4" | Φ190.5 | Φ229 | 325 | 275 | 8×19 |
| 6" | Φ241.5 | Φ279 | 425 | 290 | 8×22 |
| 8" | Φ298.5 | Φ343 | 495 | 305 | 8×22 |
| 10" | Φ362 | Φ406 | 595 | 320 | 12×25 |
| 12" | Φ432 | Φ483 | 655 | 405 | 12×25 |
【 适用范围 】
ZGB-1新型波纹石油储罐阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等，可与呼吸阀配套使用，又可单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上。
【 国标法兰连接形状尺寸 】 （ GB、JB ）
| ZGB-1波纹型规格 | 波纹阻火器安装尺寸（mm） | ||||
| D2 | D | L | H | N-d | |
| DN50 | Φ110 | Φ140 | 220 | 235 | 4×14 |
| DN80 | Φ150 | Φ185 | 280 | 270 | 4×18 |
| DN100 | Φ170 | Φ205 | 325 | 275 | 4×18 |
| DN150 | Φ225 | Φ260 | 425 | 290 | 8×18 |
| DN200 | Φ280 | Φ315 | 495 | 305 | 8×18 |
| DN250 | Φ335 | Φ370 | 595 | 320 | 12×18 |
| DN300 | Φ395 | Φ435 | 655 | 405 | 12×23 |
【 维修保养 】
为了确保阻火器的性能达到安全使用目的，对阻火器应定期性进行检查，保养。 ▲ 阻火器每半年检查一次，检查阻火层芯子是否堵塞，变形，腐蚀等。 ▲
发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼通顺，对于变形和腐蚀的阻火层应替换。 ▲ 重新安装阻火层芯子时，应保证结合面精密不得漏气。
【 零部件材料 】
| 波纹阻火器防爆级别 | BS5501:ⅡA、ⅡB、ⅡC |
| 公称压力(MPa) | 0.6~5.0 |
| ZGB-1波纹型环境温度 ℃ | ≤480 |
| 密封件材料 | 耐油石棉橡胶、四氟PTFE |
| 阻火芯件材料 | 不锈钢防爆阻火波纹板 |
| ZGB-1波纹型阀体材料 | 碳钢WCB、不锈钢304、316 |
