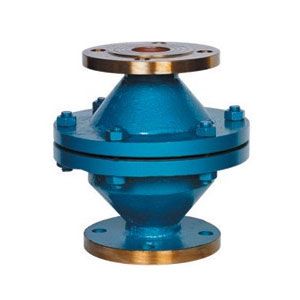

GZW-1管道阻火器细致资料：
阻爆燃型管道阻火器工作原理：
GZW-1阻爆燃型管道阻火器，又名GZW-1管道阻火器，是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的安全装配。设计阻火内件时，是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到肯定阻火速度值的有规则填料。当火焰进入阻火器后，被有规则的阻火元件切割成很多微小的火焰流，因为传热的作用和器壁效应，进入的气体被冷却，使冷却的气体达不到着火温度，没有着火温度就不能形成燃烧，最终使火焰流猝灭，从而达到阻火目的。
阻爆燃型管道阻火器零部件材料：
| 阀体材料 | 碳钢WCB、不锈钢304、316、 |
| 阻火芯件材料 | 不锈钢防爆阻火波纹板 |
| 密封件材料 | 耐油石棉橡胶、四氟PTFE |
| 环境温度 ℃ | ≤480 |
| 公称压力(MPa) | 0.6~5.0 |
| 防爆级别 | BS5501:ⅡA、ⅡB、ⅡC |
阻爆燃型管道阻火器形状连接尺寸：
| 型 号 | 口 径 | PN MPa | GZW-1管道阻火器形状尺寸（mm） | 螺 栓 | ||||
| K | D | DL | L | 数量(KG) | 螺纹 | |||
| GZW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
| GZW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
| GZW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
| GZW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 | |
| GZW-80 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 | |
| GZW-100 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 | |
| GZW-150 | DN150 | 240 | 285 | 460 | 360 | 8 | M20 | |
| GZW-200 | DN200 | 295 | 340 | 520 | 420 | 12 | M20 | |
| GZW-250 | DN250 | 355 | 405 | 580 | 430 | 12 | M24 | |
| GZW-300 | DN300 | 410 | 460 | 705 | 450 | 12 | M24 | |
| GZW-600 | DN600 | 770 | 840 | 1120 | 580 | 20 | M33 | |
