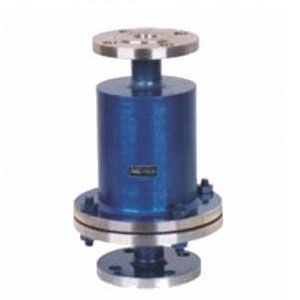

ZHQ-1型砾石阻火器概述:
ZHQ-1型砾石阻火器用于安装原油,汽油、煤油、柴油、芳烃,硫等固定顶式储罐上的紧张安全设备。它的功能是许可易燃易爆气体通过,对火焰有阻止窒息作用。
砾石阻火器,是国内相沿金属砾石网型阻火器,经北京设计院部门按照中华人民共和国国家标准GB5908-86标准进行设计生产。砾石阻火器是中国石化、医疗两大设计院最新研究成果。
ZHQ-1型砾石阻火器重要形状与法兰连接尺寸:
型号规格 | 图号 | 重量 | 技术条件 |
PC4(25升) | GKP-25 | 16 | 1、工作压力Kg/cm2时,混合液为4升/秒泡沫发生量25升。 2、工作压力范围2-85 Kg/cm2。 3、玻璃片在1-2 Kg/cm2水压冲破。 |
PC8(50升) | GKP-50 | 22 | 1、工作压力5 Kg/cm2时,混合液为8升/秒泡沫发生量50升。 2、3同上 |
PC16(100升) | GKP-100 | 32 | 1、工作压力Kg/cm2时,混合液为8升/秒泡沫发生量100升。 2、3同上 |
PC24(150升) | GKP-150 | 40 | 1、工作压力Kg/cm2时,混合液为8升/秒泡沫发生量150升。 2、3同上 |
砾石阻火器重要尺寸
型号规格 | 安装尺寸(毫米) | |||||||
D | D1 | D2 | d | L | H | n | di | |
25升 | Φ130 | Φ110 | Φ160 | KG2″ | 216 | 170 | 4 | Φ14 |
50升 | Φ150 | Φ125 | Φ185 | KG21/2″ | 228 | 90 | 4 | Φ18 |
100升 | Φ200 | Φ175 | Φ235 | KG3″ | 230 | 210 | 8 | Φ18 |
150升 | Φ225 | Φ200 | Φ260 | KG4″ | 234 | 230 | 8 | Φ18 |
砾石管道阻火器结构特点砾石管道阻火器结构合理、重量轻、耐腐蚀、易检修、安装方便,阻火器芯子采用砾石网及砾石丸,耐腐蚀,易清洁,防爆性能合格,延续13次阻爆性能试验,每次都能阻火,耐烧性能合格,能防毒、防腐。
