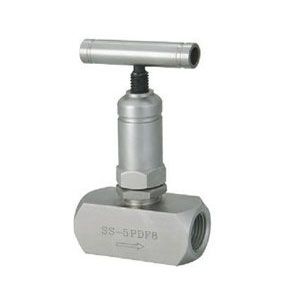

一、针型阀结构情势
二、美标针型阀应用规范
1、设计制造
GB/T 12224-1989
ANSIN16.34-1996
2、连接情势：
内螺纹连接：承插焊连接
3、结构特性：
锥面密封：球面密封
4、阀门检验和试验：
APISTD598-1996
5、材料：
碳钢按ASTM A105-1991 Carbon Steel ：ASTM A105-1991
不锈钢ASTM A276-1992 Stainless Steel ：ASTM A276-1992
三、性能规范
单位：MPa
| 试验项目 | 压力值 |
| 公称压力 | PN |
| 壳体试验 | 1.5PN |
| 密封试验 | 1.1PN |
| 气压试验 | 0.6PN |
| 适用温度 | ?425℃ |
| 适用介质 | 水、蒸气、油品等 |
重要零件材料
| 型 号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| SS-12NBF8 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| SS304 | SS304 | SS304 | SS304 | ||
| SS316 | SS304 | SS316 | SS304 |
重要形状尺寸
| 规 格 | NPT | L | H | Do | 重量(kg) |
| DN6 | 1/4 | 60 | 92 | 63 | 0.6 |
| DN10 | 3/8 | 62 | 96 | 63 | 0.6 |
| DN15 | 1/2 | 80 | 107 | 89 | 1.1 |
