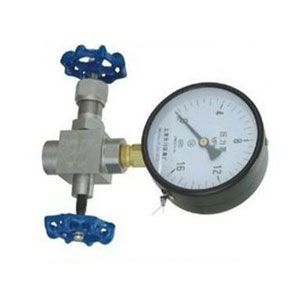

J19-DN15压力表三通阀介绍
1、设计制造
GB/T 12224-1989
JB/ T 7747-1995
2、连接情势：
内螺纹连接
3、结构特性：
锥面密封；浮动阀瓣
4、阀门检验和试验：
GB/T 13927-1992
5、材料：
碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
J19-DN15压力表三通阀性能规范
| 试验项目 | 压力值 |
| 公称压力 | 16 |
| 壳体试验 | 24 |
| 密封试验 | 17.6 |
| 气压试验 | 9.6 |
| 适用温度 | ≤180°C |
| 适用介质 | 水、蒸气、油品等 |
J19-DN15压力表三通阀重要零件材料
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| J19H-160 | 20# | 20# | 2Cr13 | 20# | PTFE |
| J19W-160P | SS304 | SS304 | SS304 | SS304 |
J19-DN15压力表三通阀重要形状尺寸
| 规格 | M1 | M2 | L | H1 | H | D0 | 重量（KG） |
| DN6 | G1/2 | M20×1.5 | 70 | 68 | 93 | 63 | 0.85 |
