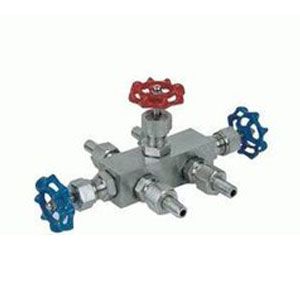

QFF3三阀组针型阀重要零部件材料
| 零件名称 | 阀体 | 阀杆 | 阀底座 | 填料 | 填料阀盖 | 手轮 |
| QFF3 160 DN3-50 | 碳钢 | 铬不锈钢 | 聚四氟乙稀、柔性石墨 | 碳钢 | 优质碳钢 | |
| QFF3 320P DN3-50 | 铬镍不锈钢 | 铬不锈钢 | 铬镍不锈钢 | 不锈钢 | ||
重要性能规范
| 型号 | 公称压力(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
| 壳体 (MPa) | 密封 (液) | 密封 (气) | |||||
| QFF3 320 DN3-50 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ | 液化石油气水、酸、蒸汽、油品等 |
| C≤425℃ | |||||||
重要外型及连接尺寸
| 型号 | 公称直径(mm) | 尺寸 | 重量(Kg) | |||||
| L1 | D1 | Do | H | H1 | L2 | |||
| QFF3 320 DN3-50 | 200 | 14 | 65 | 234 | 260 | 54 | 3.8 | |
