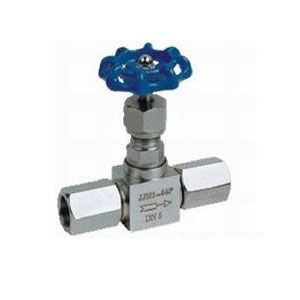

一、产品[针型阀]的细致资料：
产品型号：JJM1-1.6(32)P型
产品名称：针型阀
二、重要零件材料：
| 零件名称 Part name | 阀杆、阀盖、螺栓 Body 、Bonnet、Bolt | 阀杆、阀瓣、密封垫 Stem、Disc、Gasket | 填料 Packing | 垫片Gasket | 手轮Handwheel |
| JJM1-160-DN5 | 铬镍不锈钢 Cr. Ni Stainless steel | 不锈钢 Stainless stee | 聚四氟乙稀，柔性石墨 PTFE，Soft graphite | 橡胶石棉板 Latex asbestos | 优质碳钢High grade carbon steel |
三、重要性能规范：
| 型号 Type | 公称压力PN Mpa | 试验压力PS(Mpa)_Test pressure | 工作压力(Mpa) Working pressure | 工作温度(OC) Working temps. | 适用介质Applicable medium | ||
| 壳体 Shell | 密封(液)Seal | 密封(气)Seal | |||||
| JJM1-160-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540OC | 液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
| C≤425 OC | |||||||
四、上明牌不锈钢针型仪表阀重要形状及连接尺寸：
| 型号 Type | 公称直径DN（mm） | 尺寸 Dimension | 重量(kg)Weight | |||||||
| L1 | Do | L2 | H | H1 | L3 | M2 | M1 | |||
| JJM1-160 | 5 | 116 | 65 | 85 | 98 | 105 | 40 | M20×1.5 | M20×1.5左 | 1.0 |
