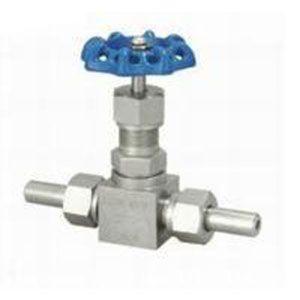

气动管路截止阀】；我公司赓续采用新材料、新技术保障QJ-1气动管路卡套截止阀产品对工况的适用性，使用寿命长等特点，坤仪为您提供卡套针型阀型号标准、结构尺寸、作用原理、安装维护等细致说明书。
QJ-1气动管路截止阀应用规范
1、设计制造：GB/T12224-1989；JB/T7747-1995
2、连接情势：卡套式内螺纹连接
3、结构特性：热锻压阀体锥面密封；浮动阀瓣
4、阀门检验和试验：GB/T13927-1992
5、材料：碳钢按GB/T12228-1989的规定
不锈钢GB/T1220-1989的规定
QJ-1气动管路截止阀性能规范
单位：MPa
| 型 号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| QJ-1 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 柔性石墨 |
QJ-1气动管路截止阀重要形状尺寸
| 规 格 | φ | L | H | Do | 重量(Kg) |
| DN6 | φ6 | 54 | 58 | 42 | 0.2 |
| DN8 | φ8 | 5 | 58 | 42 | 0.2 |
| DN10 | φ10 | 72 | 67 | 50 | 0.3 |
| DN12 | φ12 | 72 | 67 | 50 | 0.3 |
