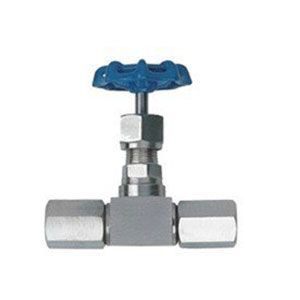

JJM1压力表针型阀重要零部件材料
| 零件名称 | 阀体、阀盖、螺栓 | 阀杆、阀瓣、密封圈 | 填料 | 垫片 | 手轮 |
| JJM1-160-DN3-50 | 铬镍不锈钢 | 不锈钢 | 聚四氟乙稀、柔性石墨 | 橡胶石棉板 | 优质碳钢 |
重要性能规范
| 型号 | 公称压力(MPa) | 试验压力(MPa) | 工作压力 (MPa) | 工作温度 (℃) | 适用介质 | ||
| 壳体 (MPa) | 密封 (液) | 密封 (气) | |||||
| JJM1-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540℃ | 液化石油气水、酸、 蒸汽、油品等 |
| C≤425℃ | |||||||
重要外型及连接尺寸
| 型号 | 公称直径(mm) | 尺 寸 | 重量 (Kg) | |||||||
| L1 | Do | L2 | H | H1 | L3 | M1 | M2 | |||
| JJM1-160 | 116 | 65 | 85 | 98 | 105 | 40 | M20×1.5左 | M20×1.5 | 1.0 | |
