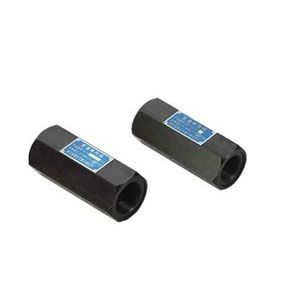

型及DIF型纵贯单向阀
型号说明
①产品代号：纵贯单向阀
②连接体例：L-螺纹
③公称通径：10、20、32mm
④公称压力：H-32MPa
⑤开启压力：a=0.04~0.1MPa、b=0.2~0.4MPa
①系列代号：纵贯单向阀
②公称压力：H-32Mpa
③开启压力：a=0.04～0.1Mpa、b=0.2～0.4Mpa
④公称通径：10、20、32
⑤连接体例：L-螺纹
形状尺寸
| 公称通径 | 型号 | 尺寸（mm） | |||||
| 毫米 | 英寸 | L | D | S | E | M | |
| 10 | 3/8” | DIF-L10H* | 75 | 34.3 | 30 | 15 | M18×1.5 |
| A-H*10L | 85 | 41.5 | 36 | 18 | M22×1.5 | ||
| 20 | 3/4” | DIF-L20H* | 102 | 48.5 | 42 | 20 | M27×2 |
| A-H*20L | 106 | 55.4 | 48 | 22 | M33×2 | ||
| 32 | l3/4” | DIF-L32H* | 140 | 72.8 | 63 | 25 | M42×2 |
| A-H*32L | 128 | 74.9 | 65 | 24 | M48×2 | ||
