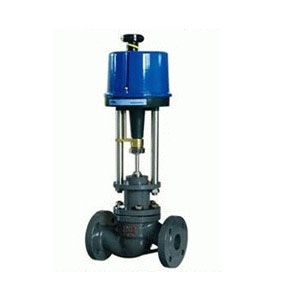

ZDSM系列直行程电动套筒调节阀，由套筒阀配用德国进口PS系列电动实行机构组成。电动实行机构内有伺服体系，无需另配伺服放大器，有输入控制旌旗灯号（4－20mADC或1－5VDC）和单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。采用平衡式阀塞结构，具有阀塞稳固性好、不易产生震荡、噪声低敏感性小、许可使用压差大、连线简单等特点，广泛用于流量系数大，走漏量要求比较严的电力、冶金、石油、化工、轻工等行业的工业主动控制体系中。
一、阀体
形 式：纵贯套筒铸造阀
公称通径：25－300mm
公称压力：PM1.6 4.0 6.4MPa
连接情势：法兰式按JB78－59 JB79－59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
二、上阀盖
常温型：-20℃－+200℃
散热型：-40℃－+450℃
压盖情势：螺栓压紧式
填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管
三、实行机构
类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程实行机构。防爆型选用3810系列
技术参数和性能：请参阅对应的实行机构与阀门定位器说明书。
四、ZDSM型电动套筒调节阀规格参数表
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径dn (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 10 | 20 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
| 许可压差△MPa | ≤公称压力`MPa | ||||||||||||
| 基本偏差% | ±2.5 | ||||||||||||
| 回差% | 2.5 | ||||||||||||
| 死区% | 1.0 | ||||||||||||
| 始尽头误差% | ±2.5 | ||||||||||||
| 额定行程误差% | 2.5 | ||||||||||||
| 许可走漏量Q | Kv值的0.05% | ||||||||||||
| 可调范围 | 50:1 | ||||||||||||
| 配电动实行器型号 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL325 | ||||||
| 3810L | SA－08 | 381LSA－20 | 381LSB－30 | 381LSB－50 | 381LSC－65 | 381LSC－160 | |||||||
| 公称压力介质温度阀体材料 | 1.6MPa | 常温-20℃~＋200℃ 铸铁HT200 | |||||||||||
| 4.0MPa | 常温-40℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||
| 中温- 40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
| 6.4MPa | 常温-40℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||
| 中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
五、安装尺寸
| 公称通径DN（mm） | L(mm) | H1(mm) | H(mm) | Rmm | ||
| PN(MPa) | 常温 | 中温 | ||||
| 1.6 | 6.4 | |||||
| 25 | 185 | 200 | 110 | 704 | 855 | 176 |
| 40 | 220 | 235 | 125 | 747 | 898 | 176 |
| 50 | 250 | 265 | 131 | 755 | 906 | 176 |
| 65 | 275 | 295 | 171 | 835 | 986 | 176 |
| 80 | 300 | 320 | 189 | 882 | 1033 | 176 |
| 100 | 350 | 400 | 208 | 920 | 1071 | 176 |
| 150 | 450 | 550 | 275 | 1117 | 1332 | 225 |
| 200 | 550 | 670 | 320 | 1310 | 1516 | 225 |
| 250 | 640 | 810 | 390 | 1420 | 1626 | 225 |
| 300 | 880 | 950 | 450 | 1520 | 1726 | 225 |
六、型号编制说明
| Z | D | S | P | 40 | P | G |
| 自控阀门 | 实行机构类型： | 位移特性： | 阀门结构： | 公称压力： | 阀体材质： | 温度类型： |
| D：透露表现PS系列 | S：透露表现直行程 | P：透露表现单座 | 16：透露表现1.6MP | C：透露表现碳钢 | G：透露表现中温型 常温省略 | |
| R：透露表现3810系列 | N：透露表现双座 | 40：透露表现4.0MP | P：透露表现不锈钢铸铁省略 | |||
| H：透露表现DKZ系列 | M：透露表现套筒 | 64：透露表现6.4MP |
