进口电动角型调节阀

作者：valves 发布时间：2021-01-16 00:00:00点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口电动角型调节阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口电动角型调节阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

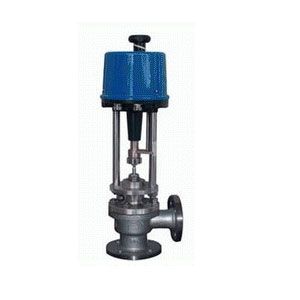

ZDSJ系列电子式直行程电动角型调节阀，配用德国进口PS系列直行程电动实行机构，实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、走漏量少、流路简单、阻力小，使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，角型阀一样平常使用于底进侧出的场合，由于如许可使调节有较好的稳固性。

一、阀体

情势：角型单座铸造阀

公称通径：20-300mm

公称压力：PN1.64.06.4Mpa

连接情势：法兰式按JB78-59JB79-59

材料：HT200ZG230—450ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti

二、上阀盖

常温型：-20℃－+200℃

散热型：-40℃－+450℃

压盖情势：螺栓压紧式

填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管

阀芯情势：上导向单座柱塞式阀芯

流量特征：等百分比特征，直线特征和快开特征

材料：1Cr18Ni9Ti0Cr18Ni12M02Ti

三、实行机构

类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程实行机构。

防爆型选用3810系列技术参数和性能：请参阅对应的实行机构与阀门定位器说明书。

四、ZDSJ型电动角型调节阀规格参数表

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径dn(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		6.5	10	16	25	40	63	100	160	250	400	630
行程mm		10	16		25		40			60			100	100
许可压差ΔMPa		6.1	3.8	2.3	1.4	1.0	2.3	1.6	1.0	0.8	0.6	0.4
基本偏差%		±2.5
回差%		2.5
死区%		1.0
始尽头误差%		±2.5
额定行程误差%		2.5
许可走漏量Q		Kv值的0.1%
可调范围		30:1
配电动实行器型号	PSL	PSL201		PSL202		PSL204			PSL208		PSL312		PSL320
	3810L	SA-08		381LSA-30		381LSB-30			381LSB-50		381LSC-65		381LSC-160
公称压力介质温度阀体材料	1.6MPa	常温-20℃～+200℃ 铸铁HT200
	4.0MPa	常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
	6.4MPa	常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

五、安装尺寸和重量

公称通径DN（mm）	L（mm）	H1mm	H（mm）		Rmm	重量（kg）
	PN（MPa）		常温	中温		PN1.6 MPa
	1.6		常温	中温		PN1.6 MPa
20	100	100	740	870	176	15.5
25	115	115	740	870	176	25
32	130	130	785	915	176	27.5
40	130	130	770	900	176	28.5
50	150	150	785	920	176	32.5
65	170	170	915	1080	225	59
80	190	190	975	1140	225	59
100	215	215	1035	1200	225	87
125	250	250	1145	1285	225	133
150	275	275	1200	1340	225	171
200	325	325	1255	1400	225	269
