产品概述

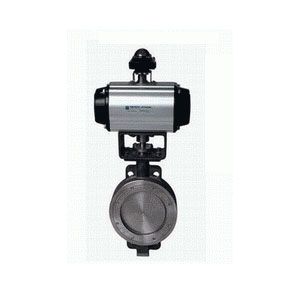

D673H硬密封气动蝶阀采用细密的J形弹性密封圈和三偏心多条理金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与蝶板密封面均采用不同硬度和不锈钢制作，具有优秀的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品吻合国家GB/T13927-92阀门压力试验标准。
产品特点
本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重好处，无论在低温文高温的情况下，均具有精良的密封性能,具有耐腐蚀,使用寿命长等特点。
碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
本阀具有双向密封功能，安装时不受介质流向的限定，也不受空间位置的影响，可在任何方向安装。
驱动装配可以多工位（旋转90°或180°）安装，便于用户使用。
重要技术参数
| 公称通径DN（mm) | 50～2000 | |||
| 公称压力PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ | |||
| 适用介质 | 水、空气、自然气、油品及弱腐蚀性流体 | |||
| 走漏率 | 吻合GB/T13927-92标准 | |||
| 驱动体例 | 蜗轮传动、电动、气动、液动 | |||
重要零部件材料
| 零件名称 | 材料 |
| 阀体 | WCB、合金钢、不锈钢、QT450-10 |
| 蝶板 | WCB、合金钢、不锈钢、QT450-10 |
| 阀轴 | 2Cr13不锈钢、合金钢 |
| 密封圈 | 不锈钢圈 |
| 填料 | 柔性石墨 |
实行标准
| 制造标准 | JB/T 8527-97 |
| 法兰标准 | GB9113-2000 |
| 结构长度标准 | GB12221-89 |
| 检验标准 | GB/T 13927-92 |
形状及连接尺寸
| 公称通径(DN) | 重要尺寸 | 法兰尺寸和螺栓规格 | |||||||
| 1.0MPa | 1.6MPa | 2.5MPa | |||||||
| L | H | H1 | D1 | 4-Ф－M | D1 | 4-Ф－M | D1 | 4-Ф－M | |
| 50 | 43 | 530 | 112 | 125 | Ф18 | 125 | Ф18 | 125 | Ф18 |
| 65 | 46 | 530 | 115 | 145 | Ф18 | 145 | Ф18 | 145 | Ф18 |
| 80 | 49 | 565 | 120 | 160 | Ф18 | 160 | Ф18 | 160 | Ф18 |
| 100 | 56 | 600 | 138 | 180 | Ф18 | 180 | Ф18 | 190 | Ф23 |
| 125 | 64 | 640 | 164 | 210 | Ф18 | 210 | Ф18 | 220 | Ф27 |
| 150 | 70 | 705 | 175 | 240 | Ф23 | 240 | Ф23 | 250 | Ф27 |
| 200 | 71 | 775 | 208 | 295 | M20 | 295 | M20 | 310 | M24 |
| 250 | 76 | 945 | 243 | 350 | M20 | 355 | M24 | 370 | M27 |
| 300 | 83 | 1070 | 283 | 400 | M20 | 410 | M24 | 430 | M27 |
| 350 | 92 | 1140 | 310 | 460 | M20 | 470 | M24 | 490 | M30 |
| 400 | 102 | 1210 | 340 | 515 | M24 | 525 | M27 | 550 | M33 |
| 450 | 114 | 1335 | 380 | 565 | M24 | 585 | M27 | 600 | M33 |
| 500 | 127 | 1415 | 410 | 620 | M24 | 650 | M30 | 660 | M33 |
| 600 | 154 | 1605 | 470 | 725 | M27 | 770 | M33 | 770 | M36 |
| 700 | 165 | 1844 | 550 | 840 | M27 | 840 | M33 | 875 | M39 |
| 800 | 190 | 2040 | 640 | 950 | M30 | 950 | M36 | 990 | M45 |
| 900 | 203 | 2255 | 710 | 1050 | M30 | 1050 | M36 | 1090 | M45 |
| 1000 | 216 | 2380 | 770 | 1160 | M33 | 1170 | M39 | 1210 | M52 |
| 1200 | 254 | 2640 | 890 | 1380 | M36 | 1390 | M45 | 1420 | M52 |
