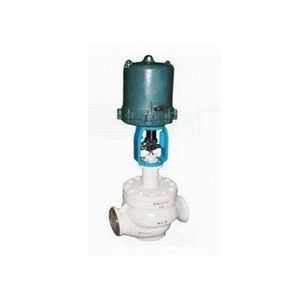

CV3000-KHSC电动笼式单座调节阀适用于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，结实的套筒珍爱阀体不受闪蒸和空化的破坏。阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大，抗振性好。调节阀的走漏量吻合ANSI B16.104标准。调节阀配用多弹簧薄膜实行机构，其结构紧凑，输出力大。
本产品吻合GB/T4213-92、VDS4006-92标准。
技术参数和性能指标
阀 体
型 式 纵贯单座铸造球形阀
公称通径 40、50、65、80、100、150、200mm
公称压力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式 法兰连接：FF、RF、RJ、LG
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材 料 铸钢（ZG230-450）
铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖 常温型（P）：-17～+230℃ 伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）：-100～-45℃ 伸长Ⅲ型（EⅢ）：-196～-100℃
注：工作温度不准超过各种材料的许可范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式 单座套筒式柱塞型阀芯
套筒情势 星散式套筒
材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
实行机构
型 式 DKZ系列电动实行机构；361L系列电子式电动实行机构；
SKZ系列电子式电动实行机构；PSL系列电子式电动实行机构
输入旌旗灯号 DKZ实行机构: Ⅱ型0～10mA?DC(输入电阻200Ω)；Ⅲ型4～20mA?DC(输入电阻250Ω)
361L实行机构: 4～20mA?DC、1～5V?DC(输入电阻250Ω)
SKZ实行机构: 4～20mA?DC、1～5V?DC
PSL实行机构: 4～20mA?DC
电源电压 DKZ实行机构：220V，50Hz
361L实行机构：220V，50Hz
SKZ实行机构：单相控制220V，50Hz
PSL实行机构：单相控制220V，50Hz；三相控制380V，50Hz
手动机构 DKZ实行机构：手轮
361L实行机构：离合式
SKZ实行机构：手轮
PSL实行机构：手轮
阀作用型式 电关式或电开式
附 件 定位器、手轮机构、阀位传送器等
性 能
泄 漏 量 吻合标准ANSI B16.104Ⅳ级，小于额定Cv的0.01%
回 差 配DKZ实行机构为1.5%；配361L实行机构为2%；配SKZ实行机构为1%；配PSL实行机构为1%
基本偏差 配DKZ实行机构为±2.5%；配361L实行机构为±2%；配SKZ实行机构为±1.5%；配PSL实行机构为±1%
注：采用标准的V型聚四氟乙烯填料时
可调范围 50：1
